PC可注塑、擠出、模壓、吹塑、熱成型、印刷、粘接、涂覆和機(jī)加工，重要的加工方法是注塑。成型之前預(yù)干燥，水分含量應(yīng)低于0.02%，微量水份在高溫下加工會(huì)使制品產(chǎn)生白濁色澤，銀絲和氣泡，PC在室溫下具有相當(dāng)大的強(qiáng)迫高彈形變能力。沖擊韌性高，因此可進(jìn)行冷壓，冷拉，冷輥壓等冷成型加工。

聚碳酸酯板材具有良好的透光性，抗沖擊性，耐紫外線輻射及其制品的尺寸穩(wěn)定性和良好的成型加工性能，使其比建筑業(yè)傳統(tǒng)使用的無機(jī)玻璃具有明顯的技術(shù)性能優(yōu)勢(shì)。中國建有聚碳酸酯建材中空板生產(chǎn)線20余條，年需用聚碳酸酯7萬t左右，到2005年達(dá)到14萬t。

聚碳酸酯樹脂主要用于生產(chǎn)各種食品加工機(jī)械，電動(dòng)工具外殼、機(jī)體、支架、冰箱冷凍室抽屜和真空吸塵器零件等。而且對(duì)于零件精度要求較高的計(jì)算機(jī)、視頻錄像機(jī)和彩色電視機(jī)中的重要零部件方面，聚碳酸酯材料也顯示出了的使用價(jià)值。

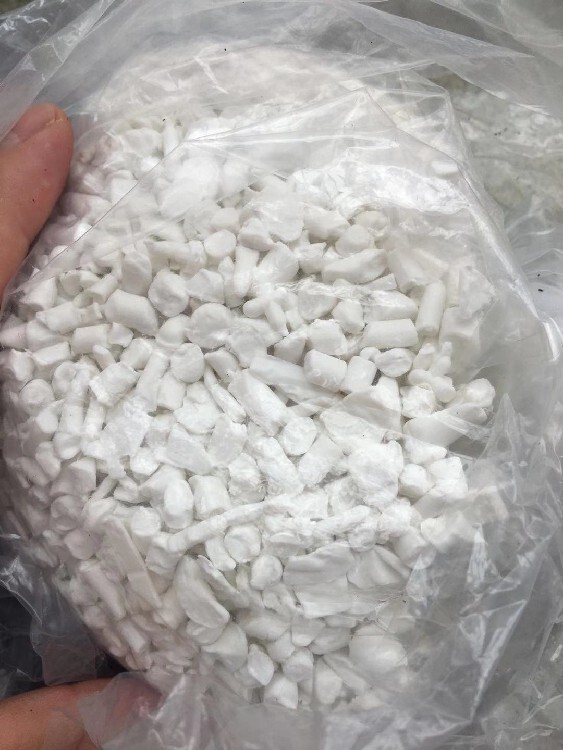

聚碳酸酯(PC)是五大通用工程塑料中應(yīng)用增長(zhǎng)速度快的塑料，在建筑、光學(xué)照明、汽車、電氣儀表、醫(yī)療等領(lǐng)域都有著廣泛應(yīng)用。因此再生料也隨之發(fā)展起來，無論是環(huán)保層面還是經(jīng)濟(jì)發(fā)展層面，再生PC都有著重要意義。

對(duì)于原料的預(yù)處理，PC的吸水率較大，加工定要預(yù)熱干燥，純PC干燥120℃，改性PC一般用110℃溫度干燥4小時(shí)以上。干燥時(shí)間不能超過10小時(shí)。一般可用對(duì)空擠出法判斷干燥是否足夠。再生料的使用比例可達(dá)20%。在某些情況下，可的使用再生料，實(shí)際份量要視制品的品質(zhì)要求而定。再生料不能同時(shí)混合不同的色母粒，否則會(huì)嚴(yán)重?fù)p壞成品的性質(zhì)。

PC是無定形材料，它的熔體粘度對(duì)溫度敏感PC可采用注塑、擠出、吹塑、流延等分法加工，也可進(jìn)行粘合、焊接和冷加工。注塑成型，是PC重要的成形方法。制品廣泛用于汽車、建筑、紡織、醫(yī)療器械等各種領(lǐng)域。產(chǎn)品主要以設(shè)備零部件為主，也用于光盤、光安帽和防護(hù)玻璃等。
