一種智能型多路采樣氣體在線分析系統,其特征在于,包括:多路取樣通道,氣動執行閥,集散控制器,先導電磁閥,恒溫渦流除濕器,防腐氣動抽氣泵,第二恒溫渦流除濕器,干燥裝置,膜式過濾器,氧氣分析儀,用以通過設置多路取樣通道,多個先導電磁閥,氧氣分析儀,方便對不同通道的氣體進行檢測,提高檢測的實用性.

氣體分析模擬實驗裝置取樣點多,氣體組分復雜,所需分析儀器種類不同及取樣管道交叉分配等問題,提出多路巡檢分析方法并設計控制系統.根據工藝流程的具體要求,所設計的多路巡檢分析控制系統實現了聯鎖控制,順序控制,參數設定,數據處理,數據顯示與存儲等功能.經過長期實驗運行表明:該多路分析控制系統運行穩定可靠.

測量原理：紅外線傳感器；???????????????????????????????????????????????????????????????????
分?辨?率：??0.01%、0.1%；????????????????????????????????????????????????????????????
熱值精度：??≤±2%；?????????????????????????????????????????????????????????????????????
精????度：??≤±2%F.S；??????????????????????????????????????????????????????????????????
重?復?性：??≤±1%F.S；
穩?定?性：??≤±1%F.S/7d?；???????????????????????????????????????????????????????????????
響應時間：??T90≤30S；???????????????????????????????????????????????????????????????????
預熱時間：??≤45min?；????????????????????????????????????????????????????????????????
樣氣流量：(400±40)mL/min；????????????????????????????????????????????????????????
樣氣壓力：0.05MPa≤入口壓力≤0.25MPa；? ?

測量介質：高爐、轉爐、焦?fàn)t、發生爐煤氣，窯爐、電石爐尾氣、生物制氣（如果含有SO2、NOX、NH3、H2S等氣體訂貨時說明）；??
觸點容量：220VAC，2A/24VDC，1A；?????????????????????????????????????????????????
工作環境：運行溫度：－5℃～+45℃；????????????????????????????????????????????????
????????????????運行濕度：≤90%RH；??????????????????????????????????????????????????
工作電源：220V±10%，50HZ；
重????量：約6Kg；
使用壽命:?>6年（正常使用條件下）（電化學2年以上）；???????????????????????????????
氣路接口：Φ6不銹鋼管（可根據客戶訂制）；????????????????????????????????????????
安裝方式：臺式；???????????????????????????????????????????????????????????
抽氣泵：內置進口采樣泵（選配）

近些年來，隨著我國機動車保有量的快速增長，汽油等汽車燃料的使用量也不斷增高。汽油作為一種揮發性較強的物質，其油氣排放量也不斷升高，嚴重污染了我國的大氣環境。

油氣是典型的揮發性有機物（VOCs），含有大量BTEX（苯、甲苯、乙苯和二甲苯的合稱）、甲基叔丁基醚、烯烴和芳烴等有毒有害物質，具有較高的大氣化學活性，許多成分不僅具有強烈的致癌作用，并且可以與其他污染物形成固態、液態或二者并存的二次細顆粒物（PM2.5）。VOCs是造成光化學污染的主要前體物之一，在光照作用下很容易與氮氧化物等作用形成臭氧。此外，加油站等工作場所油氣極易發生爆炸或火災事故，汽油揮發會造成資源浪費和經濟損失。

為了進一步提高治理效果，加強油氣污染物排放控制，改善環境空氣質量，河南省生態環境廳組織編寫了地方標準《油氣回收在線監控系統技術指南》（征求意見稿）。據了解，本文件規定了儲油庫、加油站、油罐車油氣回收在線監控系統的構成、功能、基本要求、性能指標、系統安裝、功能檢測和驗收；適用于儲油庫、加油站、油罐車油氣回收在線監控系統的設計、安裝、檢驗及驗收的技術指導，也可用于油氣回收在線監控系統的日常運行維護監控。

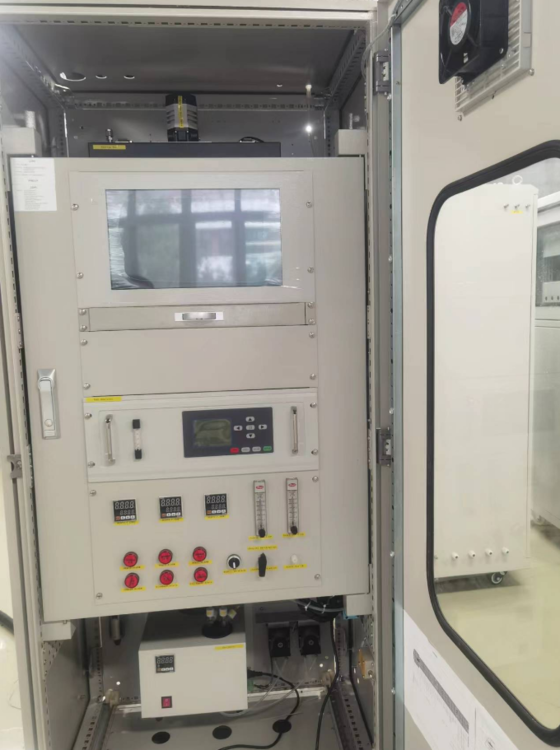

利用自身的技術創新優勢，儀器方面解決了傳統在線氣體分析儀CH4測量結果不準、不能直接測量CnHm的問題，并能夠準確測量煤氣體中H2的濃度；預處理系統方面經過長期實踐并在借鑒 經驗的基礎上，開發出煤氣在線分析系統。整個系統由如下幾個部分組成：

1、 儀表部分：采用*自主知識產權的六組分紅外煤氣分析儀NK-400A，用于在線分析煤氣中CO、CO2、CH4、CnHm、H2、O2等氣體濃度，并實時計算煤氣熱值；

2、 預處理及采樣裝置：針對不同工況煤氣進行采樣和凈化處理，系統長期穩定、可靠、準確、連續正常的工作。

3、 控制系統：采用三菱高度自動化的控制系統，能夠使系統自動完成采樣、反吹、氣路切換等功能，實現24小時無人值守，大大減少了人工負荷；

4、 數據傳輸接口：測試數據通過RS-485或4-20mA輸出接口傳輸?shù)缴霞?jí)集中控制系統。為實現遠程的監測、工藝調整提供實時依據。

在方案實施過程中，本公司根據客戶現場的具體情況的具體要求，積極提供設備的選型咨詢與技術交流、確定技術方案與系統配置、針對性設計與生產、制作與調試、人員培訓等內容，我們將為用戶提供全過程技術服務。



*全新的單路或多路巡檢煤氣成份分析系統的優勢：

由于被測量氣體中含有粉塵、水份、焦油、苯、萘等雜質，為系統長期穩定正常運行，本系統設計采用全程伴熱、汽水分離、氮?dú)夥创?、精密過濾、吸附、降溫、分離等多級程序，系統工作可靠、測量準確。

● 多路（1-6路）循環實時監測煤氣成分濃度值，地為客戶節約分析儀投入成本。

● 通過PLC控制特殊定制的電磁閥來實現多路循環，帶有自動和手動模式。

● 使用工業觸摸屏做為人機對話界面操作簡便，可任意編程每路測量時間和報警點。同時還帶有實時曲線、歷史曲線、歷史數據記錄、報警記錄等功能。

● 整機自主設計知識產權，安全可靠。友好人機對話界面，操作簡便。

全數字TDLAS傳感器相比傳統的模擬TDLAS具有以下明顯優勢：
（1）精度高。數字化電路架構，電路噪聲很小，同波長激光器相比測量精度更高。
（2）穩定性好。各環節器件都是不易損壞的，不易漂移的，不易被干擾的，這些因素結合起來系統就會穩定；反之則系統穩定性大大降低。
（3）一致性好。摒棄了大量模擬芯片之后，邏輯運算被處理器的算法代替。數字電路的一致性更好。
（4）體積小，重量輕。只有在性能滿足的前提下，體積做小了才能讓產品模塊化，用戶集成使用方便。
（5）抗交叉干擾。并不是采用TDLAS技術氣體測量混合氣就沒有干擾了，氣體的吸收峰往往是相互疊加的，如果測量組分吸收峰有疊加，并且它們的吸收度與其濃度相乘達不到一定比例，干擾依然存在。只有采用數字式的算法處理，才能解決這個問題。
（6）價格低。調試難度下降，產品維護成本降低，人力成本減少，產品價格降低。
