B型干拌復(fù)合輕集料混凝土墊層我們將聚氨酯的粉碎料(8/30mm粒徑)替代粗骨料(石子)加入普通輕集料混凝土中，對(duì)于普通輕集料混凝土中加入聚氨酯泡沫廢料和減水劑，體積密度、干燥收縮、抗壓強(qiáng)度、抗震、耐腐蝕、透氣性等性能的影響進(jìn)行研究和分析。結(jié)果表明，B型干拌復(fù)合輕集料混凝土墊層與普通輕集料混凝土(沒加聚氨酯泡沫廢料)相比，B型干拌復(fù)合輕集料混凝土墊層加入了聚氨酯泡沫廢料使混凝土的干密度降低了52-66%。密度的減少是由于輕質(zhì)混凝土中石子被聚氨酯代替使總孔隙度的增加造成的，這也使輕質(zhì)混凝土具有更高的透氣性系數(shù)。這些聚氨酯降低了混凝土耐久性的影響，改善了水泥基體的特性。這些結(jié)果表明了聚氨酯泡沫塑料用于輕骨料混凝土的優(yōu)能。北京聚鑫佳業(yè)施工方法：
基層處理：在鋪設(shè)復(fù)合輕骨料墊層混凝土之前將混凝土樓板基層進(jìn)行處理，把粘結(jié)在基層上的松動(dòng)混凝土、砂漿等用鏨子剔掉，用鋼絲刷刷掉水泥漿皮，然后用掃帚掃凈。
找標(biāo)高彈水平控制線：根據(jù)墻上的+100cm水平標(biāo)高線，往下量測(cè)出墊層標(biāo)高，有條件時(shí)可彈在四周墻上。
攪拌：先將適量水加入攪拌機(jī)中，然后加入一袋預(yù)拌墊層粉料，攪拌成均勻料漿再加入一袋復(fù)合輕集料，再繼續(xù)攪拌形成均勻的混凝土拌合物，即可施工。

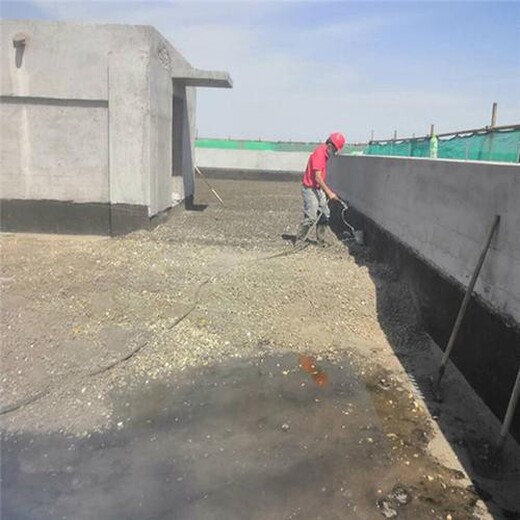

鋪設(shè)、振搗或滾壓：鋪已攪拌好復(fù)合輕骨料墊層混凝土，用鐵鍬將混凝土鋪在基層上，以已做好的找平墩為標(biāo)準(zhǔn)將灰鋪平，比找平堆高出3mm，然后用平板振搗器振實(shí)找平。如厚度較薄時(shí)，可隨鋪隨用鐵鍬和特制木拍板拍壓密實(shí)，并隨即用大杠找平，用木抹子搓平或用鐵滾滾壓密實(shí)，全部操作過(guò)程要在3h內(nèi)完成。
四、注意事項(xiàng)：
n施工溫度大于5℃以上；
n嚴(yán)禁使用過(guò)時(shí)灰漿；施工完的墊層應(yīng)注意保護(hù)，常溫3d后方能進(jìn)行面層施工。
n墊層施工過(guò)程中不得碰撞門框、管線和已完的立墻裝修面層。
n墊層澆筑完滿足養(yǎng)護(hù)時(shí)間后，可繼續(xù)進(jìn)行面層施工。如繼續(xù)施工時(shí)應(yīng)對(duì)墊層加以覆蓋保護(hù)，避免在墊層上攪拌砂漿、存放油漆桶等物，以免污染墊層，影響面層與墊層的粘結(jié)力，而造成面層空鼓。
五、包裝貯運(yùn)：
n包裝：預(yù)拌墊層粉料30kg/袋，復(fù)合輕集料150L/袋。
n貯存：－5～40℃條件下，貯存期為6個(gè)月。防潮、防雨。

復(fù)合輕集料混凝土是由混凝土預(yù)拌粉料與輕集料配置而成，輕骨料是聚氨酯碎料；混凝土預(yù)拌粉料是由一種含有復(fù)合外加劑和高分子聚合物等原資料，經(jīng)工業(yè)化生產(chǎn)的具有合理級(jí)配的特種添加劑和水泥、粉煤灰、外加劑等資料拌制而成的粉料
復(fù)合輕集料混凝土是由混凝土預(yù)拌粉料與輕集料配置而成，輕骨料是聚氨酯碎料；混凝土預(yù)拌粉料是由一種含有復(fù)合外加劑和高分子聚合物等原資料，經(jīng)工業(yè)化生產(chǎn)的具有合理級(jí)配的特種添加劑和水泥、粉煤灰、外加劑等資料拌制而成的粉料
施工辦法：
底層處理：在鋪設(shè)復(fù)合輕集料混凝土之前將底層進(jìn)行處理,把粘結(jié)在底層上的松動(dòng)水泥,砂漿等剔掉,用鋼絲刷刷掉水泥漿皮,然后用掃帚掃凈。
機(jī)械拌和（低速拌和機(jī)）：
先將適量水參加拌和機(jī)中,然后參加一袋混凝土預(yù)拌粉料,拌和成均勻料漿再參加一袋聚氨酯輕骨料,持續(xù)拌和2分鐘形成均勻的混凝土拌合物,無(wú)需再參加其他資料，即可施工。
嚴(yán)格控制加水量，在鋪設(shè)時(shí)不至于呈現(xiàn)泌水現(xiàn)象，水灰比大值是0.6 : 1（分量比）,
拌和時(shí)請(qǐng)運(yùn)用低速拌和器（半滾筒式拌和機(jī)）。不行運(yùn)用手扶式簡(jiǎn)易拌和機(jī)（高速）在桶中拌和。
人工拌和：
將一袋混凝土預(yù)拌粉料與一袋聚氨酯輕骨料混合，提供輕集料混凝土廠家，混合均勻后參加適量水，嚴(yán)格控制加水量，
水灰比大值是0.6 : 1（分量比）,
拌和成均勻漿料即可施工。不行使輕集料混凝土漿料過(guò)稀，在鋪設(shè)時(shí)不至于呈現(xiàn)泌水現(xiàn)象，
一起要求在鐵板或灰槽中拌和，禁止在鋪設(shè)面或室內(nèi)地上拌和。

輕集料混凝土具有自重輕、保溫隔熱和耐火功用好等特色。結(jié)構(gòu)輕集料混凝土的抗壓強(qiáng)度可達(dá)70兆帕，與同標(biāo)號(hào)的一般混凝土比較，可減輕自重20～30%以上，結(jié)構(gòu)保溫干拌復(fù)合輕集料混凝土是一種保溫功用出色的墻體材料，其熱導(dǎo)率為0.233～0.523瓦/（米*開），僅為一般混凝土的12～33%。輕集料混凝土的變形功用出色，彈性模量較低。在一般情況下，縮短和徐變也較大。輕集料混凝土的彈性模量與其容重和強(qiáng)度成正比。容重越小、強(qiáng)度越低，彈性模量也越低。與同標(biāo)號(hào)的一般混凝土比較，輕集料混凝土的彈性模量約低25～65%。
