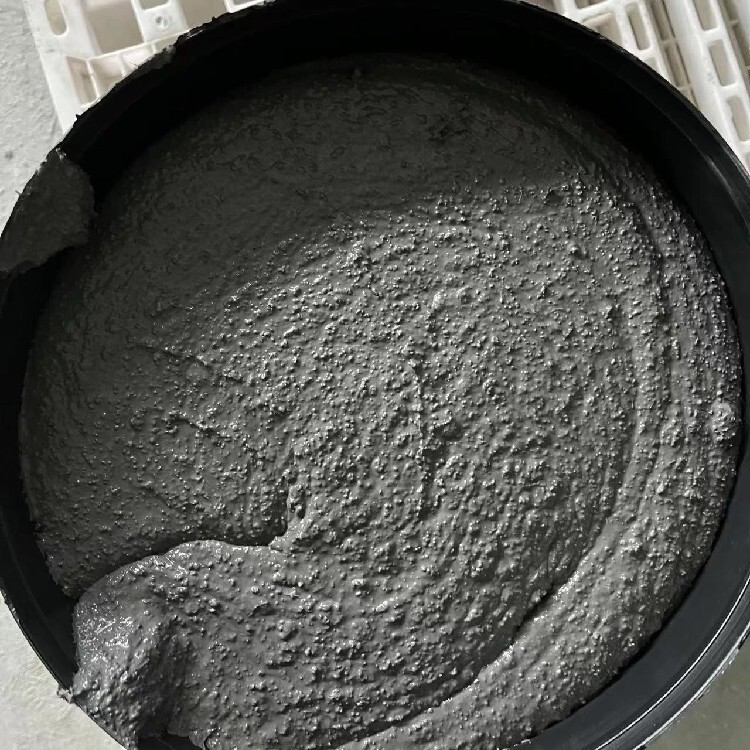

超薄型鋼結(jié)構(gòu)防火涂料介紹
該產(chǎn)品屬本公司經(jīng)典的膨脹防火材料,涂層薄,粘接強度好,易于施工,涂刷于鋼構(gòu)件表面,遇火時涂料迅速膨脹形成炭化耐火隔熱保護層,從而提高鋼結(jié)構(gòu)的耐火極限。
超薄型鋼結(jié)構(gòu)防火涂料特點
通用性,防腐性,耐火性和絕熱性能。

超薄型或薄型鋼結(jié)構(gòu)防火涂料的防火隔熱原理是防火涂料層在受火時膨脹發(fā)泡，形成泡沫，泡沫層不僅隔絕了氧氣，而且因為其質(zhì)地疏松而具有良好的隔熱性能，可延滯熱量傳向被保護基材的速度；根據(jù)物理化學原理分析，涂層膨脹發(fā)泡產(chǎn)生的泡沫層的過程因為體積擴大而呈現(xiàn)吸熱反應(yīng)，也消耗了燃燒時的熱量，有利于降低體系的溫度，這幾個方面的作用，使防火涂料產(chǎn)生顯著的防火隔熱效果。

鋼結(jié)構(gòu)防火涂料是防火涂料中的一種，主要是用在不燃燒體鋼架結(jié)構(gòu)件上的保護性材料，其涂層比較厚而且密度小、導熱系數(shù)低、還具有很好的隔熱性能。

鋼結(jié)構(gòu)防火噴涂保護應(yīng)由經(jīng)過培訓合格并具備相應(yīng)的施工隊施工。根據(jù)工程特點和產(chǎn)品選型等制定嚴格的施工方案。涂料的理化性能可按照工程需要在工程進行前按規(guī)定比例進行抽檢。對膨脹型防火涂料在施工中應(yīng)當選擇不同部位測試發(fā)泡性能；
工程竣工后不能只進行涂層厚度的測量，還應(yīng)當用目視法檢測涂層顏色及漏涂和裂縫情況，用0.75～1kg榔頭輕擊涂層檢測其強度等，用1m直尺檢測涂層平整度。涂層應(yīng)當平整，無明顯凹陷，粘結(jié)牢固，無粉化、松散和浮漿，乳突已剔除，無漏涂、脫粉、明顯裂縫等；

鋼結(jié)構(gòu)防火涂料施工注意事項：
防火涂料在運輸存放過程中要防雨防潮；
防火涂料當出現(xiàn)固化、結(jié)塊時不得使用。剛施工完的涂層應(yīng)防止雨水沖淋；
若涂料在使用中若變稠時（不屬時間過長硬化）可再加入少量水攪勻后再用；

涂料噴涂后，宜用塑膠布或其它物品遮擋，以免強風直吹和暴曬，造成涂層開裂；
不需噴涂抹涂的部位，要在噴涂前蓋住，一旦造成污染，應(yīng)馬上清洗干凈；
噴涂工具停止使用后，應(yīng)馬上清洗干凈，以備再用；

施工溫度：施工期間，以及施工后24之內(nèi)，施工周圍環(huán)境及鋼構(gòu)件溫度均應(yīng)保持在5℃以上為宜；
若不能滿足此溫度條件時，應(yīng)另采取其它措施，防止涂層受凍。當風速大于5m/s，或雨天和構(gòu)件表面有結(jié)露時，不宜作業(yè)；
防火涂料初期強度較低，容易碰壞。因此，噴涂應(yīng)在相關(guān)鋼結(jié)構(gòu)施工完后再進行，防止強烈震動和碰撞；
施工時若有上、下立體交叉作業(yè)，應(yīng)注意安全。特別是在腳手架上的操作人員要加倍小心，操作人員戴好防護用具，系好安全帶后方可操作。

超凡的防火隔熱功用：經(jīng)國家防火修建資料質(zhì)量監(jiān)督查驗基地檢查，其導熱系數(shù)僅為0.089 W/(m.k),低于1.16 W/(m.k)的國家標準，當涂層厚度為23毫米時，鋼 構(gòu)造的耐火極限3.5小時，(國家標準僅為1.7小時)，而到達該耐火才能時，通常涂料通常要噴涂30mm擺布，這既增加了鋼構(gòu)造的荷載，又增加了人工和資料的費用；
更低的報價：資料和人工的節(jié)約使得防火維護造價下降，比通常的涂料 歸納造價下降20～30%；
的彈性：盡人皆知，鋼材受熱后的膨脹系數(shù)很大，而如果涂覆的涂料膨 脹系數(shù)小而又彈性不良，將導致涂料習慣不了鋼材的熱脹冷縮改變而較終使涂料涂層 易開裂、掉落。而涂料選用新型粘結(jié)劑替代傳統(tǒng)雙組分涂料所運用的水泥或水玻 璃等脆性粘結(jié)資料，因此，枯燥固化后的防火涂層具有的彈性、耐沖擊性和抗裂 性，并且涂層與鋼基層的粘結(jié)強度提高(>0.46MPa)大于國家標準0.04MPa；

防火原理區(qū)別
厚型鋼結(jié)構(gòu)防火涂料又稱非膨脹型防火涂料，涂層不會膨脹。該涂料的主要防火機理是利用涂層本身固有的絕熱性來阻止火災(zāi)熱量向周邊鋼材的傳遞，并且在高溫的情況下可以形成一種結(jié)構(gòu)致密的釉狀物，該物質(zhì)可以有效隔絕氧氣并具有反射熱量作用，從而達到延緩鋼結(jié)構(gòu)溫升的目的起到了防火保護作用。(2)薄型防火涂料又稱膨脹型防火涂料，涂層遇熱膨脹。其防火原理是當溫度升高到一定程度的時候脫水劑促使多羥基化合物脫水碳化在發(fā)泡劑分解釋放出的大量氣體作用下，涂層會發(fā)生膨脹且倍數(shù)可達十幾倍甚至幾十倍，從而形成致密的泡沫狀炭化隔熱層阻止了熱量向鋼結(jié)構(gòu)傳遞起到防火保護作用。
