中國的鋁土礦(亦稱鋁礬土)資源較豐富。用天然鋁礬土生產(chǎn)的高鋁磚，Al2O3含量很難超過90％，因此，傳統(tǒng)上取90％Al2O3為高鋁磚中Al2O3含量的高值。此值以上為剛玉制品。在高鋁磚的組成中，有一個穩(wěn)定的化合物——莫來石(3Al2O3、2SiO2)，用人工可制造出接近理論成分的莫來石礦物相，故又單列出莫來石制品。

莫來石和剛玉是構(gòu)成高鋁磚的主要晶相。莫來石的網(wǎng)狀結(jié)構(gòu)使磚具有良好的高溫強度；剛玉晶體呈惰性，抗酸、堿性渣好。使高鋁磚在使用中顯示出良好的高溫性能和化學(xué)性能，并且隨Al2O3含量的提高而越加明顯。

性能
高鋁磚隨原料中Al2O3含量的不同，技術(shù)性能亦不同(表2)。對有特殊要求的熱工設(shè)備，在相應(yīng)的Al2O3含量條件下，可改變工藝，制造出符合性能要求的制品，例如高爐操作受到爐內(nèi)高溫、高壓、堿蒸氣及還原氣氛的侵襲，又有爐料的摩擦及渣的腐蝕，高爐高鋁磚具有高致密度，低透氣性及低Fe2O3含量的特點；熱風(fēng)爐高鋁磚要求優(yōu)良的蠕變性；電爐頂高鋁磚需要高耐火度、好的抗熱震性。

高鋁磚的礦物組成根據(jù)所使用的鋁礬土所定，熟料的礦物組成一般是莫來石、剛玉和玻璃相。莫來石理論組成為Al2O371．8％，SiO228．2％，其熔融分解溫度為1840℃。具有針狀結(jié)晶，呈網(wǎng)絡(luò)交叉結(jié)構(gòu)，高溫狀態(tài)表現(xiàn)出較好的強度。剛玉以α-Al2O3形態(tài)存在，熔點為2050℃，硬度為莫氏9級，呈粒、柱狀晶體，有良好的化學(xué)穩(wěn)定性，對酸、堿性爐渣都有一定的抵抗能力。

高鋁磚的應(yīng)用領(lǐng)域：

1、鋼鐵制造業(yè)：高爐、熱風(fēng)爐、電爐、鋼包、中間包、加熱爐、精煉爐、加熱爐、退火爐、沖天爐；

2、有色金屬工業(yè)：冶煉爐、精煉爐、反射爐、轉(zhuǎn)爐；

3、建材行業(yè)：水泥窯、玻璃窯、陶瓷窯、石灰窯、窯車、隧道窯；

4、能源與焚燒：焦?fàn)t、循環(huán)流化床鍋爐、炭素焙燒爐、焚燒爐。

在高鋁磚的生產(chǎn)過程中，一些常見的鋁含量的高鋁磚的鐵含量是固定的，例如，48%高鋁磚原料采用 60%高鋁礬土熟料，鐵含量需在 3.0%以內(nèi)；55%高鋁磚原料采用 65%高鋁礬土熟料，鐵含量需在 2.5%以內(nèi)；65%高鋁磚原料采用 75%高鋁礬土熟料，鐵含量需在 2.2%以內(nèi)；75%高鋁磚原料采用 85%高鋁礬土熟料，鐵含量需在 2.0%以內(nèi)；80%高鋁磚原料采用 88%高鋁礬土熟料，鐵含量則要在 1.5%以內(nèi)。所以，嚴格的控制鐵含量對高鋁磚的質(zhì)量是非常有必要的。

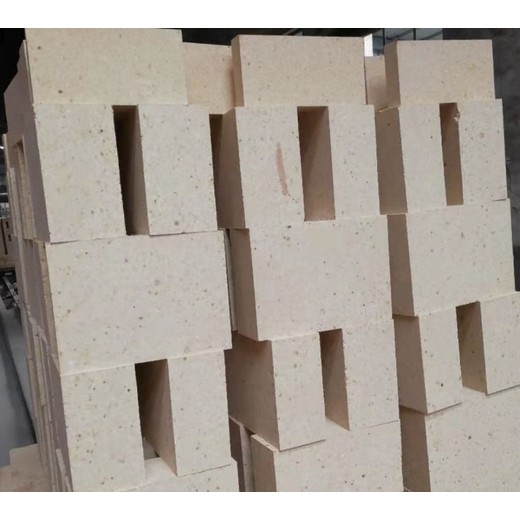

按外形分類：?從外形上來看，?高鋁磚主要分為標(biāo)磚、?普通磚、?楔形磚、?異形和特異形磚。?根據(jù)使用部位的不同，?會選擇不同的外形，?有時如果窯爐的部位比較特殊，?還可以定制異型磚高鋁磚進行使用。?
