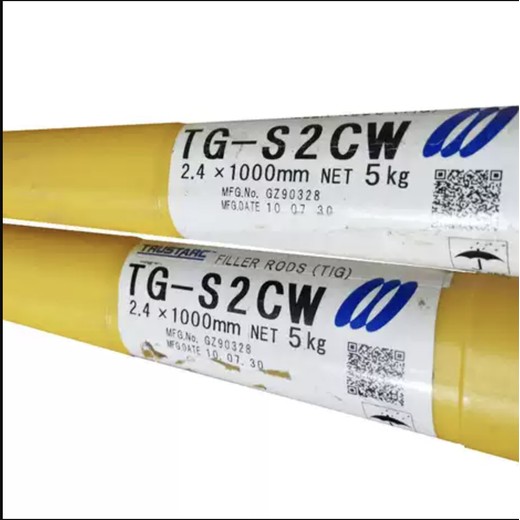

日本神鋼 KOBELCO TG-S2CW 耐熱鋼 TIG 焊接材料解析

日本神戶制鋼所（KOBELCO）推出的 TG-S2CW 耐熱鋼 TIG 焊接材料，是針對高參數高溫設備研發的合金耐熱鋼焊絲，以其的高溫強度和組織穩定性，在溫高壓工業領域占據重要地位。本文將從執行標準、用途、性能、適配母材及化學成分五個方面，對該材料進行全面解析。

一、執行標準

KOBELCO TG-S2CW 嚴格遵循國際標準，確保其在工業領域的適用性和質量穩定性：

• 日本工業標準（JIS）：符合 JIS Z3321 中 YGT16 標準，該標準對高 Cr-Mo 系耐熱鋼 TIG 焊絲的成分、力學性能及焊接工藝性制定了嚴苛規范。

• 美國焊接學會標準（AWS）：滿足 AWS A5.28 中的 ER90S-B9 標準，適用于 9Cr-1Mo 系耐熱鋼的焊接要求。

• 國際標準化組織（ISO）：兼容 ISO 14343-A G 90 9 B9 標準，確保在跨國工程中的通用性和合規性。

多重高標準的認證使 TG-S2CW 能夠適應全球范圍內的高溫設備制造規范，為超臨界參數設備的焊接提供可靠材料保障。

二、用途

TG-S2CW 作為高 Cr-Mo 系耐熱鋼 TIG 焊接材料，主要應用于需在 600℃以上高溫環境長期服役的關鍵設備焊接：

• 超臨界火電領域：用于超臨界及超超臨界鍋爐的過熱器、再熱器等受熱面管道焊接，可耐受 600~650℃的高溫蒸汽環境。

• 能源設備：適用于溫燃?xì)廨啓C(jī)的高溫段部件、余熱鍋爐等設備的焊接制造。

• 核電熱交換系統：用于核電站一回路、二回路中的高溫?fù)Q熱器管系焊接。

• 特種化工設備：在高溫高壓反應容器、合成塔等極端工況設備的焊接中發揮重要作用。

其設計特性使其特別適合要求焊接接頭具備高溫抗蠕變性能、抗氧化性能和組織穩定性的精密焊接場合，尤其適用于薄壁管件的打底焊和全位置焊接。

三、性能特點

TG-S2CW 的性能優勢集中體現在高溫穩定性、精密焊接工藝性和長期服役可靠性三個維度：

1. 焊接工藝性

• 電弧特性：焊絲成分均勻，TIG 焊接時電弧集中穩定，即使在小電流條件下仍能保持穩定燃燒，適合精密部件的焊接。

• 成形性能：熔池流動性適中，焊縫成形美觀，焊道過渡平滑，余高控制，減少后續加工成本。

• 操作性：焊絲挺直挺直度，送絲順暢，可適應自動 TIG 焊和手工 TIG 焊，在全位置焊接時表現出色，尤其適合小徑管的環縫焊接。

• 純凈度：采用真空熔煉工藝生產，焊絲表面光潔度高，氣體含量極低（[O]≤30ppm），有效避免氣孔、夾雜等焊接缺陷。

2. 力學性能

• 常溫力學性能：熔敷金屬抗拉強度≥620MPa，屈服強度≥490MPa，延伸率≥18%，具備良好的常溫力學性能。

• 高溫強度：600℃時高溫抗拉強度保持在 450MPa 以上，650℃時仍能維持 380MPa 以上的強度，高溫抗蠕變性能。

• 沖擊韌性：常溫沖擊吸收功≥47J，-10℃時沖擊功仍保持在 35J 以上，具備良好的低溫韌性儲備。

• 時效穩定性：在 650℃×1000 小時時效后，焊縫金屬力學性能變化率≤10%，無明顯脆化現象。

3. 耐熱性能

• 高溫抗氧化性：在 650℃靜態空氣中氧化試驗中，氧化速率≤0.05mm / 年，形成致密密的氧化膜保護層。

• 抗高溫腐蝕性能：對高溫蒸汽、煙氣等介質具有良好的抗腐蝕能力，適合惡劣工況環境。

四、適配母材

TG-S2CW 專為 9Cr-1Mo 系馬氏體耐熱鋼設計，適配的母材主要包括：

• 日本標準（JIS）：STBA29、STPA29（9Cr-1Mo 系耐熱鋼），HCM9S 等改良型 9Cr 鋼。

• 美國標準（ASTM）：A335 P91、A213 T91，A387 Gr.91 等耐熱鋼。

• 中國標準（GB）：10Cr9Mo1VNb、12Cr9Mo1VNbN 等對應級別的 9Cr-1Mo-V-Nb 系耐熱鋼。

• 國際標準（ISO）：X10CrMoVNb9-1 等 9Cr 系耐熱鋼。

這些母材通過 Cr、Mo、V、Nb 等合金元素的協同作用，形成強韌化的馬氏體組織，與 TG-S2CW 焊絲的合金體系匹配，確保焊接接頭在高溫長期服役中的穩定性。

五、化學成分（熔敷金屬）

TG-S2CW 熔敷金屬的化學成分嚴格控制在以下范圍（質量分?jǐn)?shù)）：

• 碳（C）：0.07%~0.13%，控制的碳含量可焊縫強度，同時避免碳化物過量析出導致的脆化。

• 錳（Mn）：0.30%~0.60%，適度的錳含量可改善焊接性并提高焊縫韌性。

• 硅（Si）：≤0.50%，起到脫氧作用，減少焊縫中的氣體缺陷。

• 鉻（Cr）：8.00%~10.00%，主要合金元素，顯著提高焊縫的高溫抗氧化性和耐腐蝕性。

• 鉬（Mo）：0.80%~1.05%，與鉻協同作用，大幅提升高溫強度和抗蠕變性能。

• 釩（V）：0.18%~0.25%，通過析出強化提高焊縫的高溫強度和韌性。

• 鈮（Nb）：0.06%~0.10%，細化晶粒，抑制高溫下的晶粒長大，提高組織穩定性。

• 氮（N）：0.03%~0.07%，固溶強化并促進碳氮化物析出，增強高溫強度。

• 硫（S）：≤0.015%，磷（P）：≤0.020%，嚴格控制有害元素，降低焊接裂紋敏感性。

• 其他元素：鎳（Ni）≤0.40%，銅（Cu）≤0.20%，確保焊縫金屬的純凈度和性能穩定性。

總結

KOBELCO TG-S2CW 耐熱鋼 TIG 焊接材料憑借符合多國標準的規范性、針對 9Cr-1Mo 系耐熱鋼的設計、的精密焊接工藝性和高溫力學性能，成為超臨界參數設備關鍵部位焊接的材料。其科學的合金配比（尤其是 Cr、Mo、V、Nb、N 的協同作用）與同類耐熱鋼母材的匹配，確保了焊接接頭在 600℃以上高溫環境下的長期穩定性和安全性。在實際應用中，需配合嚴格的焊接工藝控制（如的預熱溫度、層間溫度控制及焊后熱處理），以充分發揮其在超臨界火電、核電、能源等工業領域的性能優勢，為高參數設備的安全運行提供可靠保障。
