按大彎距相等的條件折算： 式中：P--1人的荷載 ι--1個支撐點間距(若支點間距不等時取大值)(m) q2--1 人的等效均布荷載(kg/m) 根據上述初步確定的橋架型號、規格及支點間距，查閱生產廠家的樣本資料，反復核查間距和橋架型號，直至滿足負荷要求為止。 (4)撓度 撓度值如何取定尚無明確的規定，在重負區顯然應考慮減小繞度，這意味著鋼材的用量會相應增加，因此計算時只要充分利用鋼材的大允許應力，并有足夠的安全系數，一般大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。

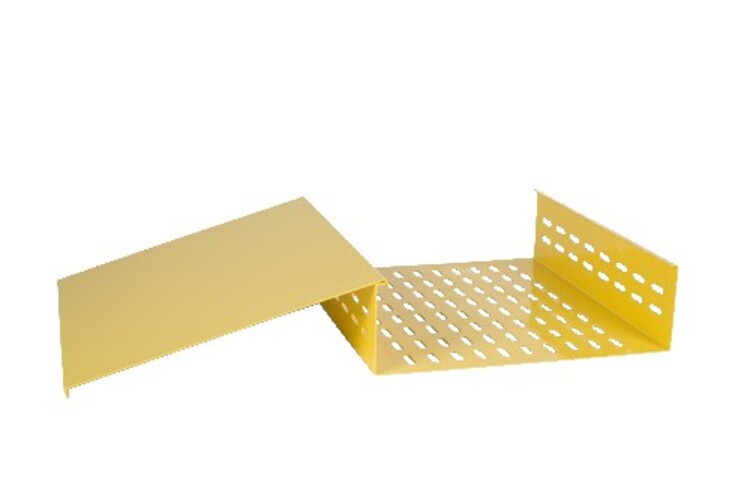

電纜橋架載荷曲線 槽式電纜橋架的結構形式 組合式電纜橋架的結構形式 桁架式梯架、大跨距橋架的結構形式 1．橋架的選擇 1．1在工程設計中，橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素綜合比較，以確定佳方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。 1．2橋架水平敷設時距地面的高度一般不低于于2.5m，垂直敷設時距地面1.8m以下部分應加金屬蓋板保護，但敷設在電氣房間內時除外。電纜橋架水平敷設在設備夾層或馬道且低于2．5m，應采取保護接地措施。 1．3橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造?；虿扇》栏g處理，防腐蝕處理方式應滿足工程

LQJ系列鋁合金防腐橋架按結構形式可分為LQJ-A、B、C型和LQJ-LPC型，前者分別采用不同截面形狀的鋁合金擠壓型材加工橋架邦板和梯檔，可制成梯級式、托盤式、槽式結構以滿足不同場合的需要，后者采用鋁板折邊成型，制成槽式匯線槽及各類特殊彎通，以滿足電纜布線的需要。LQJ-A、B、C型鋁合金擠壓型材加工成型后固溶和人工時效處理，不僅提高了耐蝕性，而且提高了鋁合金的強度，從而鋁合金橋架具有較高的承載能力。

LQJ系列鋁合金防腐橋架表面經陽極氧化處理，使其更具有的耐蝕性、具有耐腐蝕時間長、不需要保養的優點，特別適用于高溫、高濕、富鹽霧的環境中選用。

智能建筑的弱電系統,通常有多個信息監控和通信設施諸如BA(樓宇自動化)、OA(辦公自動化)、CA(通信自動化)等相應的系統組成,以BA為例,除了建筑物本身的供電、供排水、空調、電梯和停車場等設施配置必要的信息監控外,還有SA(安保自動化)、FA(消防自動化)等若干個子系統,實現系統集成或部分系統集成。根據建筑主體的功能需求來確定其等級和內容,這些系統包括不同類別的電纜和導線,其中有些是屬于有源纜線(電源電壓一般為DC12/24/48V和AC220V), 由于建筑行業的不斷的發展電纜橋架也在與時俱進并不斷得到市場的認可和接受電纜橋架行業的國產化力度，產品選用冷軋鋼板，得到廣泛關注產品選用冷軋鋼板，表面工藝有冷鍍鋅、熱鍍鋅、靜電噴涂、防火涂料、烤漆等。其中產品廣泛用于石油化工，冶金，電力，學校通訊，高層建筑等領域，具有外形美觀，耐腐蝕性強，通用性廣泛，安裝靈活方便，品種等特點。

有些則是無源電(光)纜線(如數據電纜、視頻同軸電纜等)，因此，在布線方式和路由選擇的排列進行設計時,應該加以區別，不但應該符合規范的要求，還要考慮布線的安全性、可擴性、經濟性和美觀，便于維修，電纜橋架作為承載各種電纜敷設的載體，從屬于布線的需要，同樣應遵循上述原則加以實施。由于建筑物內多種管線平行交叉，空間有限，特別是大型寫字樓、金融商廈、酒店、場館等建筑，信息點密集，纜線敷設除了采用樓板溝槽和墻內埋管方式外，在豎井和屋內天棚吊頂內廣泛采用電纜橋架，提供不同走向的布線，弱電系統的各種纜線分類布放在橋架內,其佳路由選擇和安裝方式要根據走向的要求，并結合建筑結構和空調、電氣等管線協商的位置加以確定,無源纜線不能與有源電纜并排鋪設，受條件所限鋪放同一橋架內，其間采用金屬隔板分設，引出的纜線盡量避免平面交叉，橋架穿越樓板，墻體或伸縮縫時，應該在建筑圖上標出予留相應的空洞和位置，避免因遺漏等到施工時臨時鉆空，可能傷及土建結構。為了防止電磁輻射的干擾(EMC)，在橋架的設計中，應考慮橋架的封閉性 [1] 。
