產(chǎn)品物理指標(biāo)
產(chǎn)品型號(hào) 抗壓強(qiáng)度（MPa） 豎向膨脹率（%） 流動(dòng)度（mm） 對(duì)鋼筋腐蝕作用 水料比(%)
? 3小時(shí) 1天 3天 28天
加固工程 15
≥25
≥40
≥70
≥0.02
320
無(wú)腐蝕
12%
基礎(chǔ)處理
??? 清掃基層表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。灌漿前24h，接觸面的表面應(yīng)充分濕潤(rùn)。灌漿前1h，應(yīng)吸干積水。

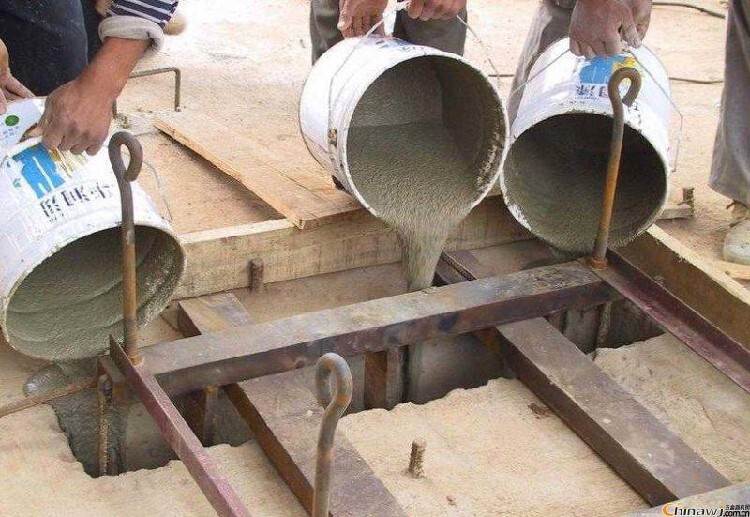

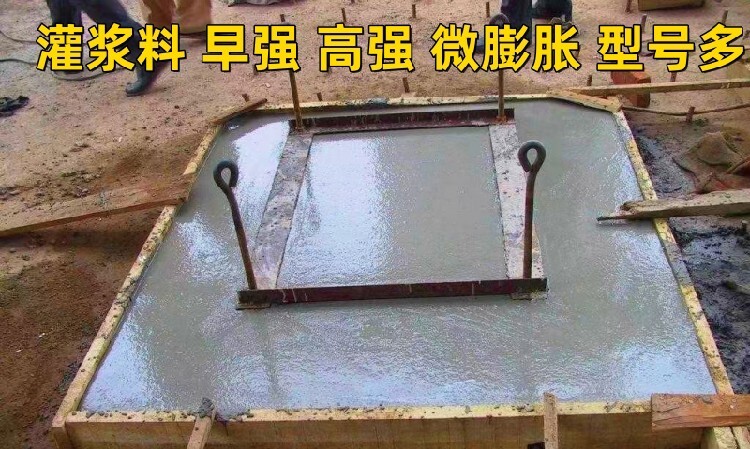

根據(jù)實(shí)際情況，選擇相應(yīng)的灌漿方式，由于灌漿料具有很好的流動(dòng)性能，一般情況下，用“自重法灌漿”即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個(gè)灌注空間；若灌注面積很大、結(jié)構(gòu)特別復(fù)雜或空間很小而距離很遠(yuǎn)時(shí)，可采用“高位漏斗法灌漿”或“壓力法灌漿”進(jìn)行灌漿，以確保漿料能充分填充各個(gè)角落。

高強(qiáng)無(wú)收縮灌漿料產(chǎn)品，水泥漿與骨料界面過(guò)渡區(qū)得到了很大的改善，這主要是由低的水膠比、摻入了外加劑和礦物摻合料的原因。由于低水膠比提高了水泥石的強(qiáng)度和彈性模量，使得水泥石和骨料之間的彈性模量的差距減小，因而使得界面處水膜層厚度減小，晶體生長(zhǎng)的自由空間減小。摻入的活性礦物細(xì)摻料與氫氧化鈣反應(yīng)后，增加了C-S-H凝膠，減少了氫氧化鈣晶體含量，硬化后界面過(guò)度層孔隙率下降?？紫堵屎艿?，基本上不存在大于10nm的大孔，水化物中的氫氧化鈣減少。

高強(qiáng)灌漿料灌漿料產(chǎn)品具有以下特點(diǎn)：

1. 早強(qiáng)、高強(qiáng)，澆筑24小時(shí)后，抗壓強(qiáng)度可30MPa。
2. 漿體流動(dòng)性大、不泌水、不離析，有良好的施
工性。
3. 賦有塑性膨脹和硬化后抵御收縮的雙重效應(yīng)。
4. 對(duì)鋼筋無(wú)腐蝕，抗油滲，耐久性好。
5. 施工簡(jiǎn)便快捷，確保工程質(zhì)量。

Ⅲ類產(chǎn)品即為通用型的灌漿料，廣為人們認(rèn)知。

它是購(gòu)銷市場(chǎng)上的主力軍。
工程應(yīng)用：
凈間距大于15mm小于200mm的各種工程。
它是灌漿料 具有代表性的產(chǎn)品。
產(chǎn)品類型與流動(dòng)度的關(guān)系

產(chǎn)品類型 流動(dòng)度的控制值，（mm）
Ⅰ ≥380
Ⅱ ≥340
Ⅲ ≥290
Ⅳ 坍落度≥270

修補(bǔ)
路橋工程
搶修工
廣泛應(yīng)用于：冶金、化工、電力、建材、機(jī)械、礦山、輕工等各行業(yè)。

澆筑層厚度，（mm) 選用類型
5—20 Ⅰ類產(chǎn)品
20—80 Ⅱ類產(chǎn)品
50—200 Ⅲ類產(chǎn)品
＞150 Ⅳ類產(chǎn)品
　5—20 Ⅰ類產(chǎn)品（cgm超細(xì)型灌漿料）
　　20—80 Ⅱ類產(chǎn)品（cgm通用型灌漿料）
　　50—200 Ⅲ類產(chǎn)品（cgm加固型灌漿料）
　?。?50 Ⅳ類產(chǎn)品（cgm-1加固型灌漿料）
