的襯里材料
襯里材料在使用過程中，不可避免要遭受環(huán)境溫度變化的作用，如：烘爐、升溫及操作過程中的溫度變動、蒸汽吹掃、開停車溫度升降等。使用時操作平穩(wěn)，避免急冷急熱對襯里造成破壞，提高材料熱震穩(wěn)定性能，將有利于延長襯里使用壽命。襯里是在高溫環(huán)境下使用的，在高溫狀態(tài)下要熱膨脹，并因此受到擠壓而產(chǎn)生熱應力。當襯里的內(nèi)部應力超過其本身強度時，就要產(chǎn)生剝落損毀等。針對使用工況的特殊性與苛刻性，對襯里材料的性能提出了更高的要求。

高沖刷部位高耐磨襯里材料。磷酸鹽結(jié)合高耐磨襯里材料GP-2AM(AA料)克服了傳統(tǒng)雙組分磷酸鹽結(jié)合高耐磨襯里材料的缺點，具有生產(chǎn)供貨周期短、使用方便、施工性能優(yōu)良、溫度敏感性低、不鼓脹、凝結(jié)時間可調(diào)、物理力學性能優(yōu)良等特點。同時，應各用戶和使用環(huán)境要求，替代磷酸鹽結(jié)合高耐磨襯里的水硬性高耐磨材料GT-2AS(AB料)具有更加優(yōu)良的物理力學性能和更方便的施工性能。

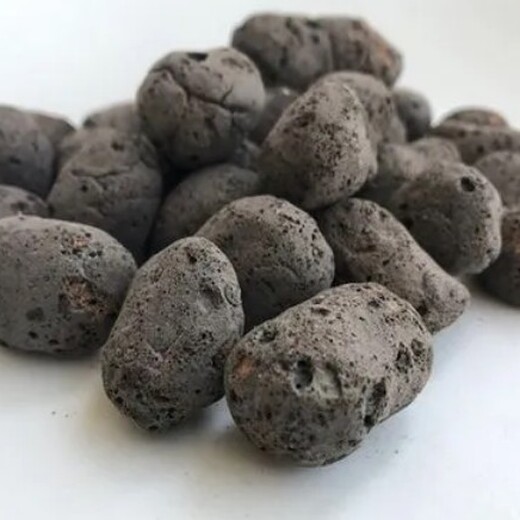

耐火澆注陶粒
耐火澆注陶粒具有密度小、質(zhì)輕、保溫、隔熱、耐火性好、吸水率低、抗震性好、抗凍性好及抗堿集料反應性等性能。廣泛應用于建材、化工、石油等領域。
在耐火澆注料陶粒中，陶粒顆粒級配為5-10mm的占30%，1.2-5mm的占40%和小于1.2mm的占30%。骨料混合堆積密度為560kg/m2。
輕質(zhì)耐火澆注陶粒
輕耐火澆注料所用的陶粒，是水選頁巖陶粒，耐火度為1300℃，顯氣孔率為66%，壓下4cm筒壓強度為2.9MPa,5-10mm顆粒的堆積密度為600-700kg/m

一般用電子式的，稱量準確，攪拌機則用強制式攪拌機，拌和料可輸進分裝機中再分裝，也可從攪拌機出口處直接分裝成袋。另外，還有垂直提升機、皮帶輸送機和配料車等設備。

耐火澆注料的成品，重質(zhì)料每袋質(zhì)量一般為30~50kg，輕質(zhì)料每袋則為20~30kg，其誤差±0.2kg。
在耐火澆注料的生產(chǎn)中,采用水泥或液體結(jié)合劑時，可分裝或直接發(fā)運到用戶，但注明其保質(zhì)期和用量。粘土結(jié)合和低水泥系列等耐火澆注料，其水泥也是分裝的。若水泥過期，便于更換。如在3個月保存期內(nèi)使用，也應混裝。

氧化鋁空心球耐火澆注料是以氧化鋁空心球作骨料，而以工業(yè)氧化鋁或者剛玉粉作為粉料所配制的輕質(zhì)耐火澆注料。這類輕質(zhì)耐火澆注料所用的結(jié)合劑主要選用CAC(CA-70C、CA-80C)水泥、磷酸鋁和硫酸鋁等。澆注料中氧化鋁空心球骨料的大粒徑為5mm,通常采用自然粒徑或者分級級配。同時還添加有外加劑或者外加物，以提高材料的性能。表2中列出了幾種氧化鋁空心球耐火澆注料的主要性能，可供大家參考。
