老舊小區(qū)抗震加固高延性混凝土技術(shù)應(yīng)用研究
隨著使用年限的增加和抗震設(shè)防標準的提高，以砌體結(jié)構(gòu)為主的老舊小區(qū)房屋老化嚴重，已不符合現(xiàn)行標準要求，針對城市老舊小區(qū)的特點以及補抗震加固改造工作存在的問題，應(yīng)用新型材料高延性高延性混凝土加固技術(shù)，改善砌體結(jié)構(gòu)的抗震性能，提高老舊小區(qū)改造經(jīng)濟效益， 動城市有機更新的進程，實現(xiàn)經(jīng)濟的可持續(xù)性發(fā)展。
二、主要內(nèi)容

加固效果顯著

高延性高延性混凝土加固砌體結(jié)構(gòu)的振動臺試驗（模擬地震）結(jié)果表明：采用高延性高延性混凝土單面（面層厚度10mm）加固受損砌體結(jié)構(gòu)，結(jié)構(gòu)在9度罕遇地震下基本無損壞，未產(chǎn)生明顯可見裂縫。

1）二層臨街商鋪砌體結(jié)構(gòu)




2）高延性高延性混凝土加固受損砌體結(jié)構(gòu)

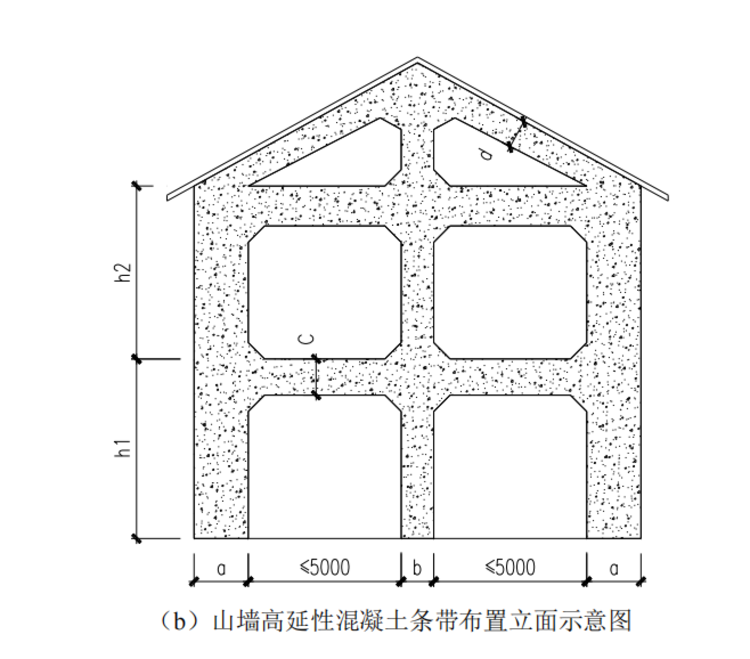

高延性高延性混凝土單面（10mm）加固
9度罕遇地震下未產(chǎn)生裂縫

合成纖維的力學性能
項 目 力學性能
抗拉強度（N/mm2
） ≥1200
初始模量（N/mm2
） ≥30.0×103
斷裂伸長率（%） ≥7.0
4.1.4 合成纖維的密度、熔點、吸水率等主要物理性能參數(shù)宜經(jīng)試驗確定；當無試驗資料時，
合成纖維可按表 4.1.4 取值。
表 4.1.4 合成纖維的物理性能
項目 聚丙烯腈纖維 聚丙烯纖維 聚丙烯粗纖維 聚酰胺纖維 聚乙烯醇纖維
截面形狀 腎形或圓形 圓形或異形 圓形或異形 圓形 圓形
密度（g/cm3
） 1.16~1.18 0.90~0.92 0.90~0.93 1.14~1.16 1.28~1.30
熔點（℃） 190~240 160~176 160~176 215~225 215~220
吸水率（%） <2 <0.1 <0.1 <4 <5
4.1.5 合成纖維的耐堿性能（極限拉力保持率）不低于 95%。合成纖維主要性能的試驗方
法應(yīng)符合現(xiàn)行國家標準《水泥混凝土和砂漿用合成纖維》GB/T 21120 的相關(guān)規(guī)定。

高延性混凝土拌合物應(yīng)具有良好的和易性，不得離析、泌水，纖維不得聚團，并應(yīng)滿
足設(shè)計和施工要求。
5.1.2 高延性混凝土拌合物中水溶性氯離子大含量應(yīng)符合表 5.1.2 的規(guī)定，拌合物中水溶性
氯離子含量的測定方法宜符合現(xiàn)行行業(yè)標準《混凝土中氯離子含量檢測技術(shù)規(guī)程》JGJ/T 322
的規(guī)定。
表 5.1.2 高延性混凝土拌合物中水溶性氯離子大含量
環(huán)境條件
水溶性氯離子大含量（膠凝材料的質(zhì)量百分比，%）
配筋高延性混凝土 配預(yù)應(yīng)力筋
的高延性混凝土
不配筋
的高延性混凝土
干燥環(huán)境 0.30
0.06 1.00
潮濕但不含氯離子的環(huán)境 0.20
潮濕且含有氯離子的環(huán)境、鹽漬土環(huán)境 0.10
除冰鹽等侵蝕性物質(zhì)的腐蝕環(huán)境 0.06
5.1.3 本章的性能要求適用于纖維體積摻量為 0.5%~2.0%的高延性混凝土。

配合比設(shè)計
6.1 一般規(guī)定
6.1.1 高延性混凝土配合比設(shè)計應(yīng)同時滿足試配強度和韌性的要求，并應(yīng)滿足高延性混凝土
拌合物性能、力學性能和耐久性能的設(shè)計要求。
6.1.2 高延性混凝土配合比設(shè)計應(yīng)采用工程實際使用的原材料，并應(yīng)滿足國家現(xiàn)行標準的相
關(guān)要求。
6.1.3 高延性混凝土配合比設(shè)計應(yīng)以干燥狀態(tài)骨料為基準。
6.2 原材料規(guī)定
6.2.1 高延性混凝土宜選用硅酸鹽水泥或普通硅酸鹽水泥。
6.2.2 高延性混凝土的骨料宜為中砂，細度模數(shù)宜為 2.3~3.0。骨料含水率應(yīng)小于 0.5%，含
泥量不應(yīng)大于 1.0%，泥塊含量不應(yīng)大于 0.3%。
6.2.3 高延性混凝土宜采用減水率不小于 25%的減水劑。
6.2.4 宜復(fù)合摻用?；郀t礦渣粉、粉煤灰等礦物摻合料；粉煤灰等級不應(yīng)低于 II 級。
6.2.5 高延性混凝土中纖維的體積率不宜小于 0.5%，且應(yīng)以試驗結(jié)果終確定。

高延性混凝土的配制抗折強度、等效彎曲強度和等效彎曲韌性除應(yīng)符合本規(guī)程 5.2.1
條相關(guān)規(guī)定外，尚應(yīng)符合設(shè)計要求。
6.3.6 高延性混凝土配合比試配、調(diào)整時，試配的高延性混凝土試件的測試齡期宜取 3d，
終以 60d 齡期的配制強度為準。
6.3.7 高延性混凝土設(shè)計配合比確定后，應(yīng)進行生產(chǎn)適應(yīng)性驗證。
