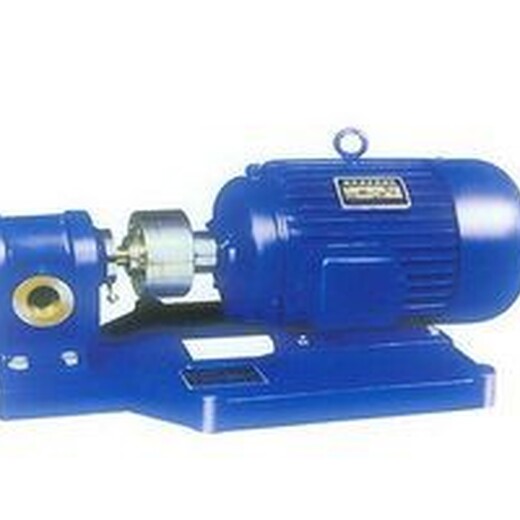

齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，使齒輪在工作中承受的扭矩力_小，因此軸承負荷小，磨損小，泵。泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。YCB圓弧齒輪泵比普通齒輪泵使用壽命長2-3倍，主要區別在于圓弧齒輪泵的齒輪泵為圓弧型，泵在運轉過程中齒輪和齒根咬合是處于兩個圓弧平滑過渡，沒有任何死點或卡住現象；所以使用壽命極長。而普通齒輪泵齒型是漸開線斜齒輪，泵在正常運轉過程中齒輪和齒根轉動時齒輪齒頂菱角會和與之相配合的齒輪齒根產生碰撞、磨損、齒輪齒根部位也會產生困液，致使?jié)u開線齒輪泵存在轉動時噪音比較大的現象，而且齒輪泵的使用壽命會受到影響。YCB圓弧齒輪泵齒輪采用具有_八十年代水平的新技術——雙圓弧正弦曲線齒型。YCB圓弧齒輪泵與漸開線齒輪相比，_的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平衡，無困液現象、噪聲低、壽命長、。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計，生產和使用上進入了一個新的領域。

齒輪泵由一個立的電機驅動，可有效地阻斷上游的壓力脈動及流量波動。在齒輪泵出口處的壓力脈動可以控制在1%以內。在擠出生產線上采用一臺齒輪泵，可以提高流量輸出速度，減少物料在擠出機內的剪切及駐留時間。
外嚙合齒輪泵是應用廣泛的一種齒輪泵，一般齒輪泵通常指的就是外嚙合齒輪泵。它的結構如圖5-14所示，主要有主動齒輪、從動齒輪、泵體、泵蓋和安全閥等組成。泵體、泵蓋和齒輪構成的密封空間就是齒輪泵的工作室。兩個齒輪的輪軸分別裝在兩泵蓋上的軸承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。外嚙合齒輪泵結構簡單、重量輕、造價低、工作可靠、應用范圍廣。

AY型臥式離心油泵的型號意義編輯
50AY60X2A
50——泵的吸徑為50mm
AY——經過改造的臥式離心油泵
60——泵的設計點單級揚程為60m
2——泵的級數為2級
A——葉輪外徑切割代號

AY型臥式離心油泵的概述編輯
AY型單、兩級離心油泵系列，是在老Y型離心油泵系列的基礎上進行改造并重新設計的。它是為滿足現代化建設的需要，盡快地適應以節能為中心的設備更新?lián)Q代而發展的新產品。

適用介質AY型油泵可廣泛用于石油精制、石油化工、油田集輸、橡膠工藝等輸送不含固體顆粒（磨料）的石油及其產品、工藝水等介質，特別適用子高溫、高壓、易燃、易爆或有毒的液體。
1.AY型油泵的轉向：從聯軸器端看該產品都為逆時針方向旋轉。2.轉子部分：主要由葉輪、軸、軸套、葉輪螺母等組成，其單級泵的軸向力主要靠葉輪平衡孔平衡，兩級泵的軸向力主要靠葉輪自身配備平衡。

密封部件：根據AY型油泵使用條件，軸封腔可裝填料密封或機械密封。

傳動部分：AY型油泵與電機采用柔性膜片式加長聯軸器部件連接檢修時先將中間加長聯軸器卸下，可不動電機而進行泵的零件更換或檢修。
