TLⅡ型系列拖鏈的主體結構： 由鏈板（鋼板鍍鋅）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鋼性能好不變形，安裝方便，使用可靠，易拆裝 ，尤其是鋼制拖鏈采用了高強度耐磨材料，合金鋼為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可長時間運行下不變形。 TLⅡ型鋼制拖鏈的特點： 由于鋼制拖鏈外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國整套機床，大型機械設備在國際市場的競爭能力。 TL型鋼制拖鏈的工作參數： 1. 鋼制拖鏈可適應大移動速度60米/分。 2. 鋼制拖鏈在大移動速度時，噪聲升壓級低于56分貝。 3. 鋼制拖鏈安全使用壽命不小于150萬次（往復） 訂貨舉例1： 拖鏈型號TLGA75或TLGB75，支撐板III型。 彎曲半徑R=450，支撐板寬度Bi=300,拖鏈長度L=7800 拖鏈TLGA75III-450×300×7800 I型-支撐板整體型（根據客戶要求開孔） II型-支撐板開型（根據客戶要求開孔） II型-上下是鋁板，內有隔離片（根據客戶要求放隔條）

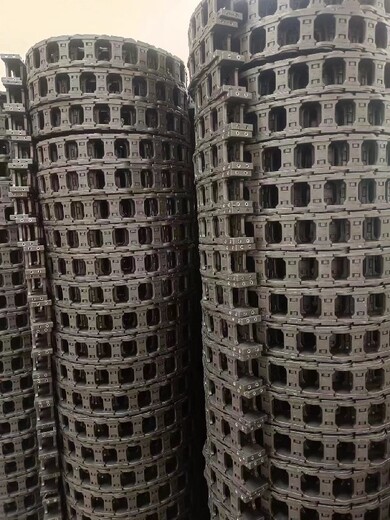

承重型工程塑料拖鏈按照結構可分為橋式塑料拖鏈與全封閉塑料拖鏈；按照型號分為小型拖鏈、一般型拖鏈與大型拖鏈；按照噪音系數可分為普通拖鏈與靜音拖鏈；按照形式可分為普通拖鏈、并聯拖鏈、S型拖鏈；按原料分為原包塑料和再生塑料等。 承重型工程塑料拖鏈結構：外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如；相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇；單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈；另可提供分隔片，將鏈內空間按需要分隔開

工程塑料拖鏈頻繁斷裂問題分析 摘要：主要介紹了拖鏈的結構、選型計算及校核、安裝以及在工廠內的常見應用形式，拖鏈在床、機械等移動設備上的電纜、油管、氣管、水管、風管中放置可起到牽引和保護作用，拖鏈的頻繁失效將影響設備的正常使用。本文以某工廠正在使用的頻繁斷裂的拖鏈為例，對其結構選型、計算校核、安裝以及使用情況等方面進行整體分析，終找到引起斷裂的真正原因，為今后拖鏈選型、安裝、問題原因查找等提供參考。
