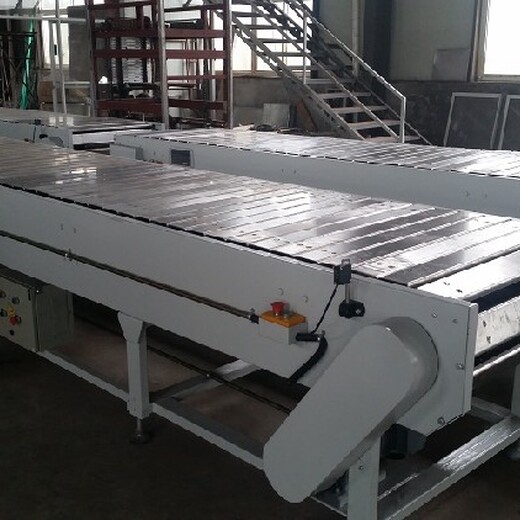

板鏈輸送機適用于形狀不規則物品的重載輸送。鏈條選用空心大輥子帶附件鏈條，在兩側同步鏈條的附件上用板狀構件連接使輸送方向形成連續的平板，因而運行平穩。該機與鏈式或輥筒輸送機配合使用可實現轉角輸送。因控制方式的不同，可實現連續和間歇運行。

板鏈輸送機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五個部分組成。
1、頭部驅動裝置 由電動機、減速器、傳動裝置及主動鏈輪裝置等組成。動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。為了適應不同輸送速度的需要，可借助更換傳動鏈輪的齒數比，改變槽板的運行速度。
2、尾輪裝置 該機鏈板的改向部分，它由尾輪軸、兩只尾輪及軸承等組成。
3、拉緊裝置 拉緊裝置采用螺旋拉緊的方式，用來調節牽引鏈條的松緊程度。
4、鏈板部分 由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。
5、機架 由頭架、尾架、中間架組成。用槽鋼、角鋼及加強鋼板焊接而成。該機架中間有四條供滾輪運行的軌道，采用輕軌制成。

板鏈輸送機由鏈條牽引，用于承重的鋼板、塑膠板等固定于輸送機兩側導軌內的鏈條上，作為承重機構。輕型板鏈輸送機經常在家電生產行業中使用，工位承載能力100KG，重型板鏈輸送機常用于汽車制造、農機制造等工業領域，工位承載能力2T。

板鏈輸送機產品特點：
1、鏈板輸送機,結構簡單,安裝和維護非常方便，傳輸速度高，穩定。
2、鏈板輸送機布置靈活，可以在一條輸送線上完成水平、傾斜和轉彎輸送，上坡輸送時傾角可達45度。
3、鏈板輸送機可在較惡劣的環境下使用。
4、鏈板輸送機擱板上可裝各種夾具、特殊設計的支架，可配氣路、電源、照明等系統。

板鏈輸送機為在牽引鏈上安裝承載貨物的平板或一定形狀底板的輸送機。板鏈傳輸機由固定在輸送鏈條上的臺板構成承托貨物的底板(鏈板),由兩條重載大節距曳引鏈牽引鏈板并帶動置于鏈板上的貨物運行,主機(驅動機構)和副機設置于輸送機兩端,鏈條沿輸送機兩邊的導軌繞過主、副機鏈輪,形成一個垂直于地面的封閉形運動軌跡連續運行,從而完成貨物輸送。多用于輸送重載貨物或大件工件,常用于汽車裝配線、摩托車裝配線、重型變速箱裝配線、冰箱生產線等。

板鏈輸送機設備布局靈活?？梢栽谝粭l輸送線上完成水平、傾斜和轉彎輸送。設備結構簡單，運行平穩，維護方便。用板鏈為牽引元件，不僅強度大、工作可靠，且可作為長距離輸送，輸送能力大，板式輸送機的角可達30—35°，彎曲半徑一般約3m—5m。可以輸送較高溫度物料（600—700°）。亦可適應較苛刻工況，如笨重的圓木、銳利棱角的礦石及化學品等。
