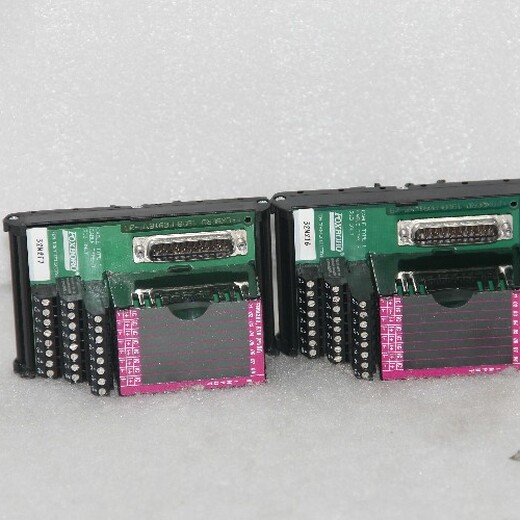

FOXBORO P0926MX
比例+積分控制器
通常稱為 PI 控制器，比例 + 積分控制器的輸出由比例和積分控制動作的總和組成。
干擾后，積分模式繼續增加控制器的輸出，直到它消除了所有偏移并將加熱器出口溫度帶回其設。
微分控制方式
微分控制很少用于控制過程，盡管它經常用于運動控制。它對測量噪聲非常敏感，使試錯調整變得更加困難，而且過程控制也不是需要的。但是，使用控制器的微分模式可以使某些類型的控制回路（例如溫度控制）比單使用 PI 控制響應更快。
微分控制模式根據誤差的變化率產生輸出。如果錯誤以更快的速度變化，它會產生更多的控制動作；如果誤差沒有變化，則微分作用為零。此模式具有稱為微分時間 (Td) 的可調設置。微分時間設置越大，產生的微分作用越多。但如果微分時間設置過長，則會出現振蕩，控制環路不穩定。Td 設置為零有效地關閉微分模式。兩個測量單位用于控制器的微分設置：分鐘和秒。

FBM202使用位于工廠車間邊緣的控制器的術語是“遠程 I/O”。這些控制器小巧、靈活且堅固耐用，具有足夠的數字 IO 通道，以將工業設備使用的多個高輸入和輸出電壓（標稱 24V）轉換為控制器使用的較低電壓（<5V）。圖 4 中所示的 IC 非常適合此目的。它是符合 IEC 61131-2 標準、軟件可配置的 4 通道工業數字輸出、數字輸入設備，可按通道配置為高側 (HS) 開關、推挽 (PP) 驅動器，或類型 1 和 3，或類型 2 數字輸入（根據需要）。這意味著如果受控過程需要重新配置，該單個 IC 可用于為控制器提供 4 個數字輸入或 4 個數字輸出（或兩者之間的任何組合），并靈活地改變通道方向（僅使用軟件）。該部件的另一個優點是它有一個 SPI 接口，允許將這些 IC 中的幾個以菊花鏈形式連接在一起，為控制器提供更多的數字 IO 通道。該 IC 集成了診斷功能，包括斷線檢測和 CRC 數據錯誤檢查，同時 SafeDemagTM功能允許它在用作 DO 時安全地放電任何數量的電感負載。它被在高達 40V 的電源電壓下運行（但可以承受高達 65V 的瞬態電壓）以實現穩健的性能。雖然它非常適合用于小型工廠車間邊緣（4 通道或更多通道）控制器的設計，但它也適用于使用前面描述的控制柜布置的現有控制器。使用此 IC，無需在工業過程發生變化時手動交換數字輸入 (DI) 和數字輸出 (DO) 卡，可以使用軟件對單個卡類型進行編程以用作 DI 或 DO - 從而節省空間，簡化接線并減少系統停機時間。

指令列表 是一種低級的、基于文本的語言，它使用助記指令或它們類似于匯編語言編程。每條指令都在一個新行開始，包含一個運算符，例如跳轉 (JMP)、調用功能塊 (CAL)、返回 (RET) 和數學運算符，例如 ADD、SUB、MUL 和 DIV 等。它是一種低開銷語言，它與其他 PLC 編程方法相比，執行速度更快。

此方法容易出現運行時錯誤，并可能導致無限循環或非法算術運算。這種方法對程序員 友好，但對于維護工程師或電工在機器停機期間快速分析代碼和排除故障沒有任何好處，除非他們接受過使用這種語言的正式培訓。
