西安驪創電子科技有限公司面向西安地區用戶推薦電子接插件,連接器,圓形連接器,插座插頭。

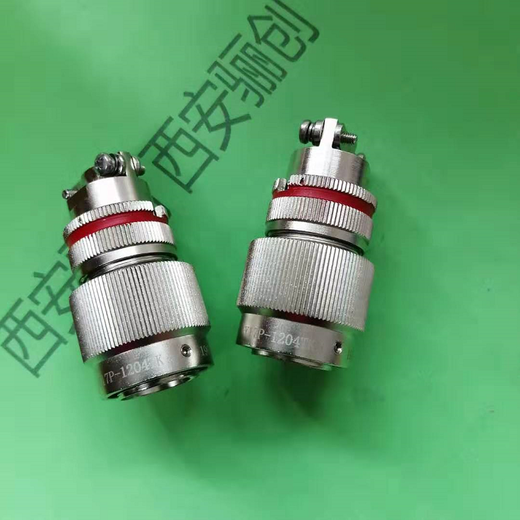

大量現貨庫存系列Y2、Y3、Y4、Y8.YP、Y11、Y17、Y27.Y50、Y50DX、Y50EX、Y50P.Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH.Y50X、XKE、YMA、YMB、YMG、JY27，GJB599.JY34.YB311. Y2M. FQ.FQN.Q.X.YGD.YGC.CRM.HRM.Y11P.Y11X.系列等圓形電連接器，航空插頭。J3,J4,J6,J7、J14A、J18、J36A，J30、J30J,CB.ZJ、J63A.J70A.J30JZ.CDBF.MDC1.系列等矩形連接器（接插件）、CY系列等印制板連接器，采用線簧插孔的J系列、PDS系列等矩形連接器，PJS系列等小矩形連接器，JCD系列等微矩形連接器以及、SFX系列等水下圓形連接器、MX系列氣密封圓形連接器系列微矩形連接器等幾十個系列、上千種規格

J30JZ系列低插拔力微型矩形電連接器
產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸??；長度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。
芯數：有9、15、21、25、37、51、66、74、100芯九種規格；
接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；
插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；
接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；
導線線芯截芯面積0.1mm2-0.15mm2.此外，還可采用線芯截面積為0.07mm2的導線，但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供新的訂貨型號，在合同中注明接線要求。

XCA系列
在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。 技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速980m/s2
恒加速度980/s2

訂貨說明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列為XCA線簧式壓接電連接器。
14表示此連接器外殼號是14號，安裝插座的開孔尺寸也就是14mm左右，另外還有18號、22號、24號27號、30號、33號、36號，39，數值越大也就意味著插座的外殼安裝尺寸越大。
F表示插座形式是方法蘭式的插座，此處還可以是(T:插頭、
S:雙頭密封插座、) 。
3表示接觸件的數量，也就是通俗講的航空插頭的芯數或針數，具體的組合請參考以下資料中的（XCA系列接點排列圖）。
Z1表示鍍金的插針，此處還可以是（K1鍍金的插孔）詳細請參考以下資料中的（XCA系列型號代號及意義）。
P1表示尾部的結構形式和航空插頭的表面處理顏色，此處還可以有很多代號，詳細請參考以下資料中的（XCA系列型號代號及意義）。
綜合上面的注解，范例中斜線前部分的含義就是：XCA系列外殼號為14的方法蘭插座內裝3根鍍金插針，插座的尾部無螺紋且航空插頭的表面處理為化學鍍鎳。
綜合上面的注解，范例中斜線后部分的含義就是：XCE系列外殼號為14的插頭內裝3根鍍金插孔，插頭的尾部有螺紋選配附件且航空插頭的表面處理為化學鍍鎳

XCE系列在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。高可靠的雙曲面線簧插孔，使連接器插拔柔 和，接觸可靠，接觸電阻小。插頭插座端接方式為焊接。
