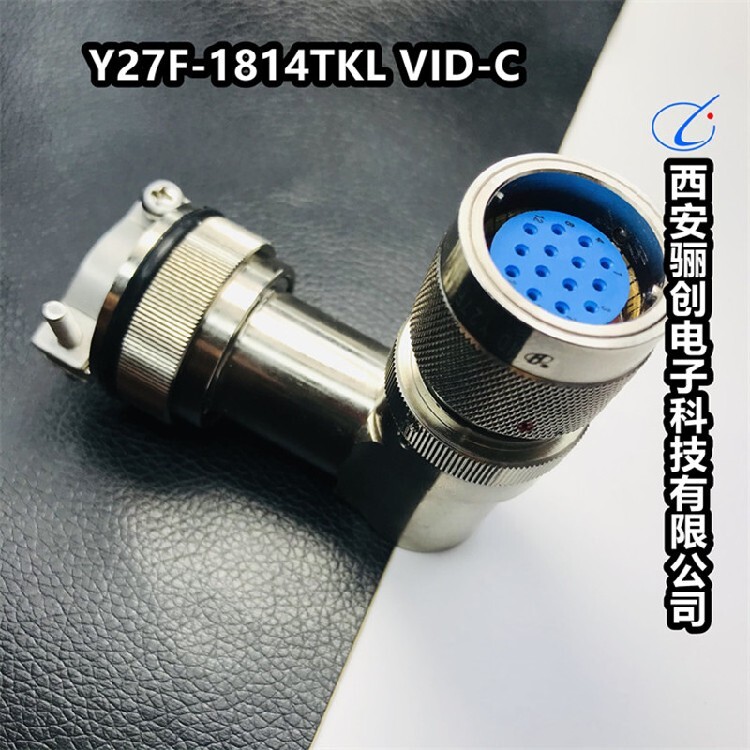

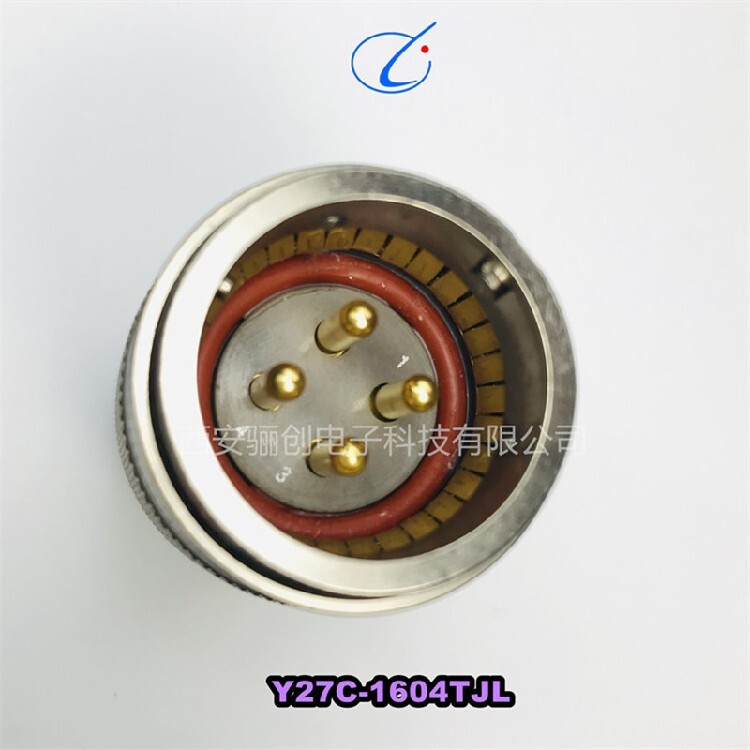

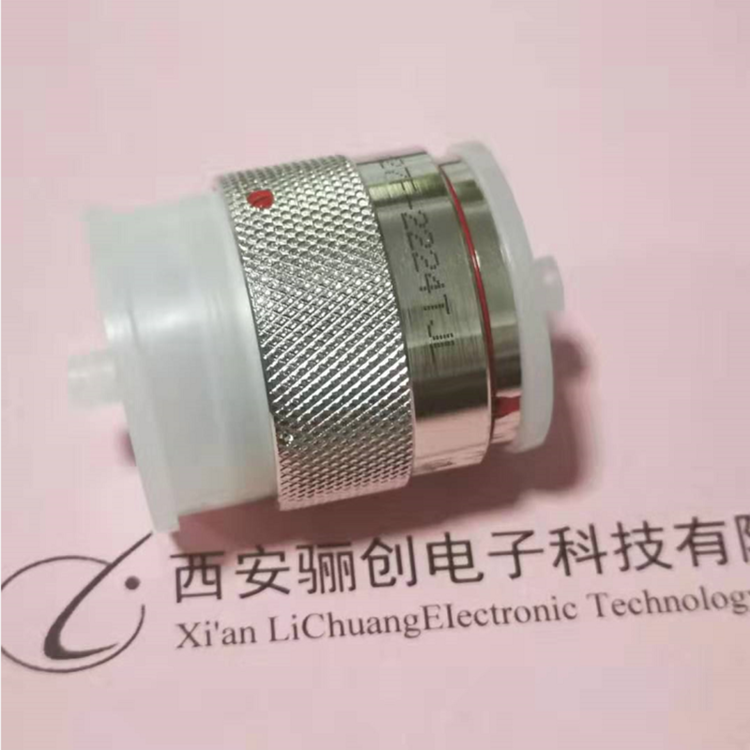

Y27系列耐環境推/拉式圓形連接器
產品特點簡介 1.本系列電連接器廣泛應用于航天、航空、船舶、通訊等領域； 2.采用推/拉式鎖緊機構； 3.連接可靠，連接和分離方便、快捷，適用于盲目插合或其它插合情況； 4.具有抗振動、防鹽霧、防電磁干擾、防塵、防雨及氣體密封等性能； 5.共有13 種殼體號，1～121 等18 種芯數，有3～250A 等10 種電流規格； 6.材料為鋁合金、海軍黃銅和不銹鋼三種； 7.Y27A 系列電連接器有壓接后松的種類； Y27F、G、H 系列電連接器適用于艦船環境，具有防水密封的性能； Y27H 系列電連接器采用雙曲線插孔；

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》
主要技術特征
環境溫度
-55℃-- +125℃
接觸電阻
≦20mΩ
振動
10Hz-2000Hz ? ?196m/s2
絕緣電阻
常溫≧5000MΩ；濕熱≧100MΩ
耐電壓
800V（常態）
近端串?dāng)_
100ps時間內近端串?dāng)_不小于30dB
沖擊
735m/s2 ??
機械壽命
500次
額定工作電流
3A
特性阻抗
100±15Ω
傳輸特性
傳輸速率為1.65Gbps;對插頭、插座兩端都為印制板端接方式時，傳輸速率為3.125Gbps;

XCA系列
在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。 技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速980m/s2
恒加速度980/s2
防鹽霧，防潮濕，防霉菌性防淋雨，房沙成等性能。

符合國軍標GJB2889標準的要求。


訂貨說明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列為XCA線簧式壓接電連接器。
14表示此連接器外殼號是14號，安裝插座的開孔尺寸也就是14mm左右，另外還有18號、22號、24號27號、30號、33號、36號，39，數值越大也就意味著插座的外殼安裝尺寸越大。
F表示插座形式是方法蘭式的插座，此處還可以是(T:插頭、
S:雙頭密封插座、) 。
3表示接觸件的數量，也就是通俗講的航空插頭的芯數或針數，具體的組合請參考以下資料中的（XCA系列接點排列圖）。
Z1表示鍍金的插針，此處還可以是（K1鍍金的插孔）詳細請參考以下資料中的（XCA系列型號代號及意義）。
P1表示尾部的結構形式和航空插頭的表面處理顏色，此處還可以有很多代號，詳細請參考以下資料中的（XCA系列型號代號及意義）。
綜合上面的注解，范例中斜線前部分的含義就是：XCA系列外殼號為14的方法蘭插座內裝3根鍍金插針，插座的尾部無螺紋且航空插頭的表面處理為化學鍍鎳。
綜合上面的注解，范例中斜線后部分的含義就是：XCE系列外殼號為14的插頭內裝3根鍍金插孔，插頭的尾部有螺紋選配附件且航空插頭的表面處理為化學鍍鎳

XCE系列在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。高可靠的雙曲面線簧插孔，使連接器插拔柔 和，接觸可靠，接觸電阻小。插頭插座端接方式為焊接。
技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求。

電氣性能
接觸電阻及額定電流
接觸件規格mm 額定電流A 接觸電阻mΩ 焊線筒內徑mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

額定電壓、耐電壓及絕緣電阻
工作環境 額定電壓V 耐電壓V 絕緣電阻MΩ
常溫常壓 500 1500 ≥5000
濕熱 500 1125 ≥100
低氣壓條件1KPa 250 300 —

外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
