設計參數
鋼鋁拖鏈的材質:冷軋鋼和不銹鋼。拖鏈的型號、拖鏈的總寬、拖鏈的長、支撐板的型式、支撐板內置孔的大小、拖鏈的彎曲半徑
特點
適用于所有的傳動方式，可隨意加長和縮短。TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置長度大，支撐板可依顧客需要制作，使用于工作母機，移動機械等.此外，可通過改變銷軸獲得改變彎曲半徑.

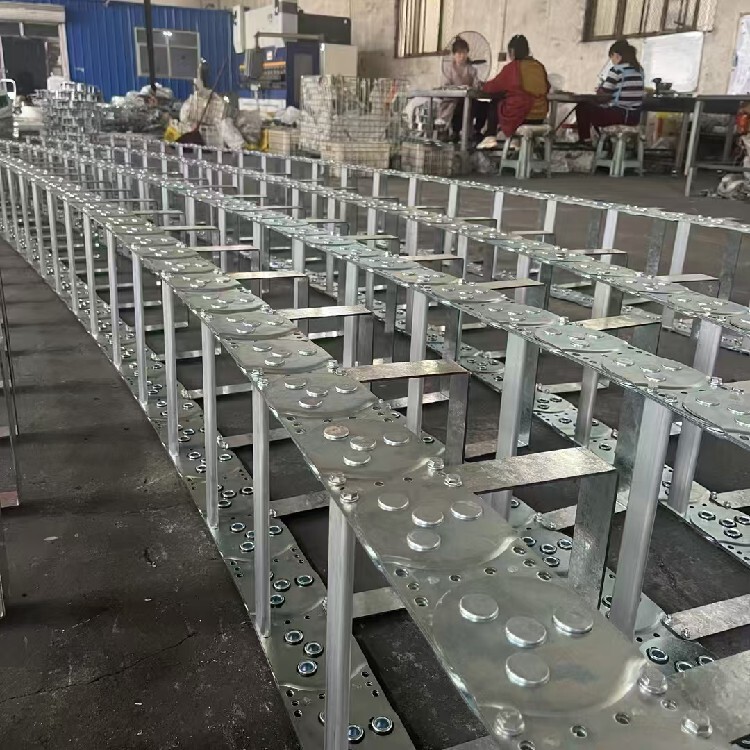

TLG型鋼制拖鏈 TLGB型鋼制拖鏈
TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置(允許不用支承輪)長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
TLG型鋼制拖鏈其使用行程為32米。適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
鏈板的高度，也就是支撐板的高度，是由電纜直徑?jīng)Q定的，機床限度運轉時，如拖鏈的寬度超過300mm，抑鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結 是在行程的中點時。
拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。
TLG型的多種不同支撐板
TLG鋁合金型拖鏈與一般的拖鏈不同。它可通過固定的鋁型材滿足不同要求的需要，支撐板寬或達1200mm。在高速度和行程速度下，拖鏈的內部分隔無懈可擊，并使電纜達到佳保護。
我們每二節鏈板提供一條支撐板。如每一節均需支撐板。請在訂貨時。訂10A/20A/30A/40A/50A,而不是10B/20B/30B/40B/50B。即TLG20A/200*2100/200“h”或TLG20B/200 x 2100/200“h”。

滄州數控機床附件制造有限為了迎合市場的需求，研發了穿線用鋼制拖鏈，尼龍塑料拖鏈，用于油管，線纜，水管等。公司深信，誠信是公司經營的宗旨；信譽是公司尋求合作的準則；科技進步是公司發展的動力；是產品投入市場的切入點。明確方向，完善自我，使企業持續發展，是本公司的長遠戰略。以精美的產品，可靠的質量，完善的售后服務，不斷推出具有高精端產品，不遺余力地推動數控機械產業和傳動機械產業的發展與創新！
鋼制拖鏈的支撐板樣式主要有三種，不同支撐板的鋼制拖鏈用途也不一樣，我們應該根據鋼制拖鏈使用環境的不同來選擇不同支撐板形式，下面我們要分別介紹一下不同支撐板的鋼制拖鏈。 1、Ⅰ型即整板式支撐板型，也就是鋁型材支撐板整塊式，在支撐板上根據用戶使用要求打孔。該型鋼制拖鏈強度比較大，適用于承載較大管、纜負荷。另請注意TL45型鋼制拖鏈沒有整板式的。 2、Ⅱ型即開式鋁型材支撐板型，這種同樣可根據用戶使用要求打孔，這種穿線拖鏈適用于管線接頭直徑大于支撐板內腔孔徑或需經常拆裝維修的場合。 3、Ⅲ型即框架式，內有塑料隔離片。適用于管纜規格品種較多的場合。
鋼制拖鏈型號有TL65,TL95,TL125,TL180.TL225,TL250,TLG75,TLG100,TLG125,TLG180,TLG225,TLG250.當使用環境比較惡劣時一般選用全封閉式工程拖鏈。工程拖鏈 拖鏈：外形美觀，重量輕，長度可任意自行調整。

機床橋式電纜鋼鋁拖鏈規格有45、65、95、125、180、225、250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。
1.TLG和TL型鋼制拖鏈其使用行程為40米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑.
2.鋼鋁拖鏈拖鏈的支撐板寬度為150mm至800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜直徑?jīng)Q定的.
3.機床做限度運轉時，如鋼制拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

鋼鋁拖鏈有三種支撐板的形式。
(1)當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板--整塊式
(2)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板--分開式
(3)安裝管纜的規格品種較多時，可選用支撐板--框架式
設計參數
?鋼鋁拖鏈的材質:冷軋鋼和不銹鋼。拖鏈的型號、拖鏈的總寬、拖鏈的長、支撐板的型式、支撐板內置孔的大小、拖鏈的彎曲半徑
特點
?適用于所有的傳動方式，可隨意加長和縮短。TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置長度大，支撐板可依顧客需要制作，使用于工作母機，移動機械等.此外，可通過改變銷軸獲得改變彎曲半徑.

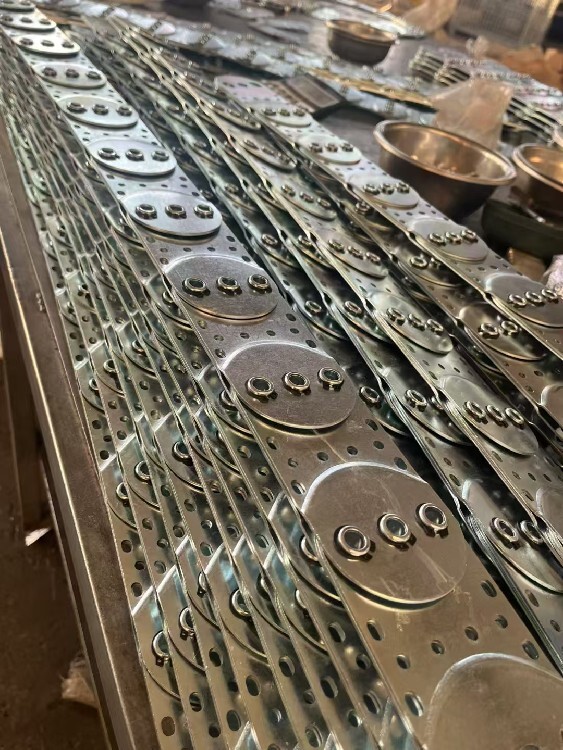

鋼制拖鏈的連接軸部分均采用實心軸（很多廠家都是空心的），更耐磨，兩端的連接器要比其他廠家厚，這樣防止拖鏈運行起來減少了兩邊晃動的情況，鋁材均為高強度鋁合金。

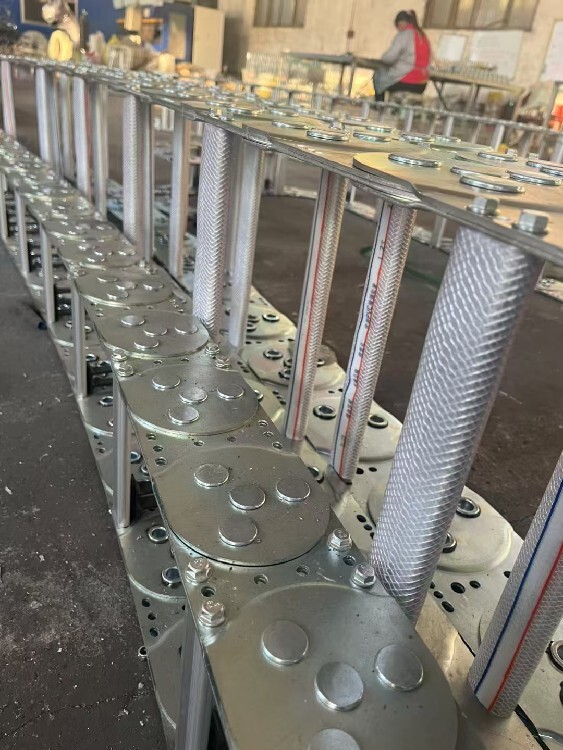

TL65鋼制拖鏈由鏈板、銷軸以及支撐板和隨動聯接器等零件組合而成。該產品具有設計精巧、使用靈活等特點，被廣泛應用于立體庫、大型機械、機器人等作為短距離，油汽、水軟管和電纜的同時移動之用。
