電纜橋架載荷曲線 槽式電纜橋架的結構形式 組合式電纜橋架的結構形式 桁架式梯架、大跨距橋架的結構形式 1．橋架的選擇 1．1在工程設計中，橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素綜合比較，以確定佳方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。 1．2橋架水平敷設時距地面的高度一般不低于于2.5m，垂直敷設時距地面1.8m以下部分應加金屬蓋板保護，但敷設在電氣房間內時除外。電纜橋架水平敷設在設備夾層或馬道且低于2．5m，應采取保護接地措施。 1．3橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造?；虿扇》栏g處理，防腐蝕處理方式應滿足工程

電纜橋架作為布線工程的一個配套項目,尚無的規范指導,各生產廠家的規格形式缺乏通用性,因此,設計選型過程應根據電氣各個系統的電纜類型、數量,合理選定適用的橋架。

荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。 確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。 確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選擇相應的蓋板。 繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

其它安裝 (1)電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。 (2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。 (3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。 (4)在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪 制橋架敷設軸側圖,則對材料統計將更。 直線段：注明全長、橋架層數、標高、型號及規格。 拐彎點和分支點:注明所用轉彎接板的型號及規格。 升降段：注明標高變化,也可用局部大樣圖或剖面圖表示。

材料統計 (1)橋架：分別統計出各種型號規格橋架的全長,除以該橋架的標準長度,得出橋架的數量外,再增加1%－2%的余量。 (2)立柱：如采用統一規格的立柱,可用橋架全長除以平均立柱間距,得出立柱數,再增加2%～4%余量。如立柱規格不一,則需分別統計。 (3)托臂：橋架全長除以托臂平均間距,再增加1%～2%余量,極為總需量。 (4)其它部件：按其主體數乘以一定比例(視總廠而定)求得其總數。

組合式電纜橋架： 組合式電纜橋架是一種新型橋架，是電纜橋架系列中的第二代產品，它適用各項工程各個單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便，型式新穎等優點。 組合式電纜橋架只要采用寬100、150、200mm的三種基型就可以組裝成您所需要尺寸的電纜橋架，它不需生產彎通、三通等配件就可以根據現場安裝需要任意轉向、變寬、分支、引上、引下。在任意部位，不需要打孔，焊接后就可用管引出，它既可方便工程設計，又方便生產運輸，更方便安裝施工，是電纜橋架中理想的產品。

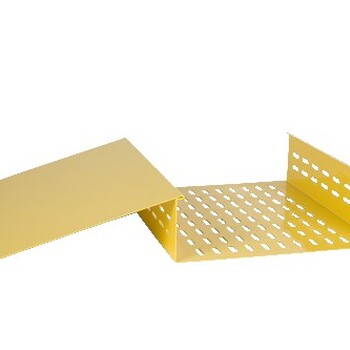

電纜橋架的主要部件: 電纜橋架安裝時的支托，是通過立柱和托臂來完成的。立柱是支撐電纜橋架的主要部件；而橋架的荷重是通過托臂傳遞給立柱的。因此立柱和托臂是電纜橋架安裝的兩個主要部件。 鋁合金電纜橋架： 鋁合金制電纜橋架裝置的簡稱，由鋁合金材料制作托盤或梯架的直通彎通附件以及支吊架等構成用以支承電纜具有連續剛性結構的總體裝置。 梯形電纜橋架： 梯形電纜橋架直接承托電纜的部件的簡稱，由兩根縱向側邊與若干根橫檔構成的梯形部件。 有孔托盤： 有孔槽形電纜橋架直接承托電纜的部件的簡稱，由帶孔眼的底板和側邊所構成的或由整塊鋁合金板沖孔后彎曲制成底部有孔的槽形部件。 無孔托盤： 無孔槽形電纜橋架直接承托電纜的部件的簡稱，由底板與側邊構成的或由整塊鋁合金板彎曲制成實底的槽形部件。

LQJ系列鋁合金電纜橋架是一種抗腐蝕橋架。它具有結構簡單、式樣新穎、耐腐蝕，安裝維護方便，不需保養等特點，能夠適用于廣泛的環境條件。

當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等性。
