檢查方法
將整流器中的整流二極管全部拆下，用萬用表的100×R或1000×R歐姆檔，測量整流二極管的兩根引出線(頭、尾對調各測一次)。若兩次測得的電阻值相差很大，例如電阻值大的高達幾拾萬Ω、而電阻值小的僅幾佰Ω甚至更小，說明該二極管是好的(發生了軟擊穿的二極管除外)。若兩次測得的電阻值幾乎相等，而且電阻值很小，說明該二極管已被擊穿損壞不能使用。

開關電源中的整流二極管具有正向壓降低、快速恢復的特點，還應具有足夠大的輸出功率，可以采用以下三種類型的整流二極管：快速恢復整流二極管;超快速恢復整流二極管;肖特基整流二極管?？焖倩謴?fù)和超快恢復整流二極管具有適中的和較高的正向電壓降，其范圍是從0.8～1.2V。這兩種整流二極管還具有較高的截止電壓參數。因此，它們特別適合于在小功率的、輸出電壓在12V左右的輔助電源電路中使用。

由于現代的開關電源工作頻率都在20kHz以上，比起一般的整流二極管，快速恢復整流二極管和超快速恢復整流二極管的反向恢復時間莎Ⅱ減小到了毫微秒級，因此，大大提高了電源的效率。據經驗，在選擇快速恢復整流二極管時，其反向恢復時間至少應該是開關晶體管的上升時間的1/3。這兩種整流二極管還減少了開關電壓尖峰，而這種尖峰直接影響輸出直流電壓的紋波。另外，雖然某些稱為軟恢復型整流二極管的噪聲較小，但是它們的反向恢復時間較長，反向電流也較大，因而使得開關損耗增大，并不能滿足開關電源的工作要求。

快速恢復整流二極管和超快恢復整流二極管在開關電源中作為整流器件使用時是否需要散熱器，要根據電路的大功率來決定。一般情況下，這些二極管在制造時允許的結溫在175℃，生產廠家對該指標都有技術說明，以提供給設計者去計算大的輸出工作電流、電壓及外殼溫度等?！⌒ぬ鼗鞫O管即使在大的正向電流作用下，其正向壓降也很低，僅有0.4V左右，而且，隨著結溫的增加，其正向壓降更低，因此，使得肖特基整流二極管特別適用于5V左右的低電壓輸出電路中。肖特基整流二極管的反向恢復時間是可以忽略不計的，因?yàn)榇似骷嵌鄶?shù)載流子半導體器件，在器件的開關過程中，沒有清除少數載流子存貯電荷的問題。

高壓整流二極管的主要參數包括大耐壓、大反向漏電流、大正向?qū)娏鞯?。其中，大耐壓指的是該二極管在反向閉合狀態下所能承受的大電壓；大反向漏電流是指當該二極管正向?qū)〞r，所能承受的大逆向電流；大正向?qū)娏鲃t是指該二極管在正向?qū)顟B(tài)下所能承受的大電流。

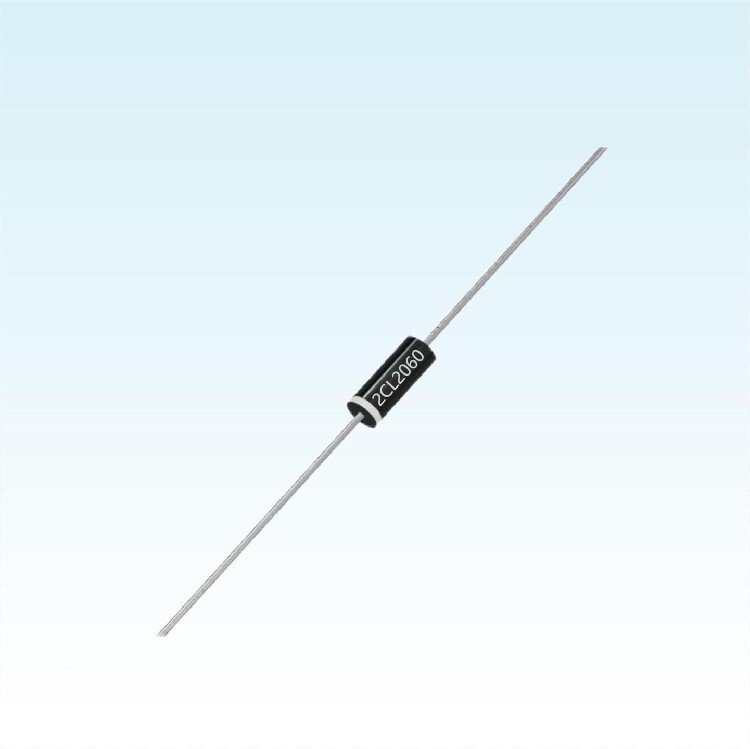

高壓整流二極管系列的產品具有:

低漏流、高浪涌、耐大電流沖擊;高反壓、低正向、雪崩擊穿保護;響應快、、超快恢復時間;

專利技術，嵌入式分層散熱結構;

的大電流緩沖區設計;

采用特殊材料及結構封裝，耐潮濕、高絕緣等特性，符合國際工藝標準;

高耐熱性能，PN 結點溫度高達 175℃，產品連續工作可靠運行。

整流二極管的工作原理是將交流電轉化為直流電。當正向電壓施加在二極管上時，電子從N型半導體流向P型半導體，形成電流。而當反向電壓施加在二極管上時，電子無法流動，二極管處于截止?fàn)顟B(tài)。因此，整流二極管的工作原理是基于PN結的單向?qū)щ娦浴?br/>
整流二極管的電流特性是其正向電流和反向電流容限。正向電流容限是指整流二極管能承受的大正向電流。而反向電流容限是指整流二極管在反向電壓下的漏電流。這些特性也需要在電路設計和元件選擇中考慮。

整流二極管是一種廣泛應用于電子電路中的電子元件，具備許多特性。整流二極管具備許多特性，包括其工作原理、電壓特性、電流特性和溫度特性。在電路設計和元件選擇中，需要考慮這些特性，以確保電路的穩定性和可靠性。
